BTB3935905F-15,BTB3935905F-20,BTB3935905F-25,BTB3935908F-32,BTB3935908F-40,氣動三通閥
規格說明：
閥門功能：三通
工作壓力：1.6Mpa
控制壓力：0.4-O.6Mpa
介制溫度：-10℃- +200℃
適用介質：中性氣體和液體
氣控接口： 1/8"
閥體材料：304不銹鋼
密封材料：聚四氟乙烯
活塞密封材料：氟橡膠

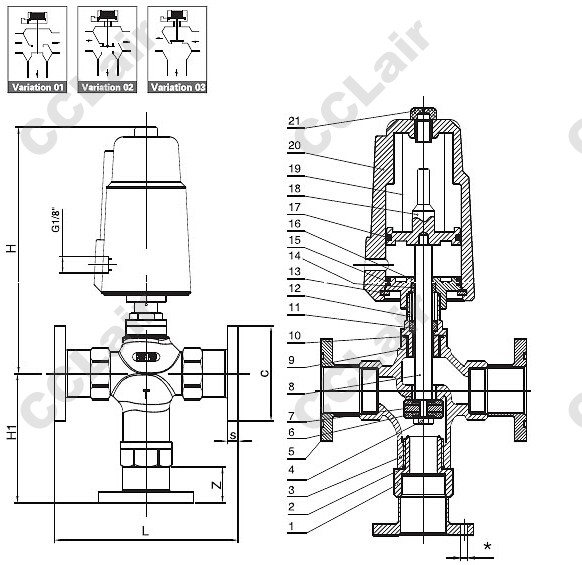

| 外形尺寸 | |||||||
| DN | H | H1 | L | S | C | * | 訂貨號 |
| 15 | 172 | 78 | 139 | 16 | 95 | 14x4 | BTB 3935905F-15 |
| 20 | 172 | 79 | 141 | 16 | 105 | 14x4 | BTB 3935905F-20 |
| 25 | 180 | 100 | 159 | 18 | 115 | 14x4 | BTB 3935905F-25 |
| 32 | 232 | 122 | 195 | 18 | 135 | 16x4 | BTB 3935908F-32 |
| 40 | 232 | 122 | 195 | 20 | 145 | 18x4 | BTB 3935908F-40 |
| 部分列表 | ||
| 1閥帽 | 8閥桿 | 15O型圈 |
| 2密封環 | 9連接件 | 16氣缸蓋 |
| 3閥體 | 10密封環 | 17O型圈 |
| 4鎖緊螺母 | 11V型填料 | 18活塞 |
| 5墊片 | 12彈簧 | 19彈簧 |
| 6密封墊片 | 13擋圈 | 20氣缸 |
| 7閥盤 | 14V型填料 | 21觀察窗 |
