詳細說明
BTB723950,BTB723963,BTB723980,BTB733950,BTB733963,BTB733980,BTB733980-50,氣動角座閥
BTB723950-10,BTB723950-15,BTB723950-20,BTB723950-25,BTB723963-32,BTB723980-40,BTB723980-50,
BTB733950-10,BTB733950-15,BTB733950-20,CCLAIR BTB733950-25,BTB733963-32,BTB733980-40,
規格說明：
閥體材料：不銹鋼s.s316/s.s304
執行器材料：工程塑料
閥芯密封：PTFE/FPM
閥桿密封：PTFE/FPM
活塞密封：FPM/NBR
技術參數
接口尺寸：DN10—DN50
螺紋：3/8"—2"
適用介質：水,中性氣體或液體,酒精,油,有機溶劑，水蒸氣。 介質溫度：PTFE：-10℃—+180℃
FPM：-10℃—+100℃
粘度：Max 600mm2/s
順流安裝/逆流安裝
控制介質：空氣/中性氣體
控制壓力范圍：0.3—0.8MPa
工作壓力：0—1.6MPa

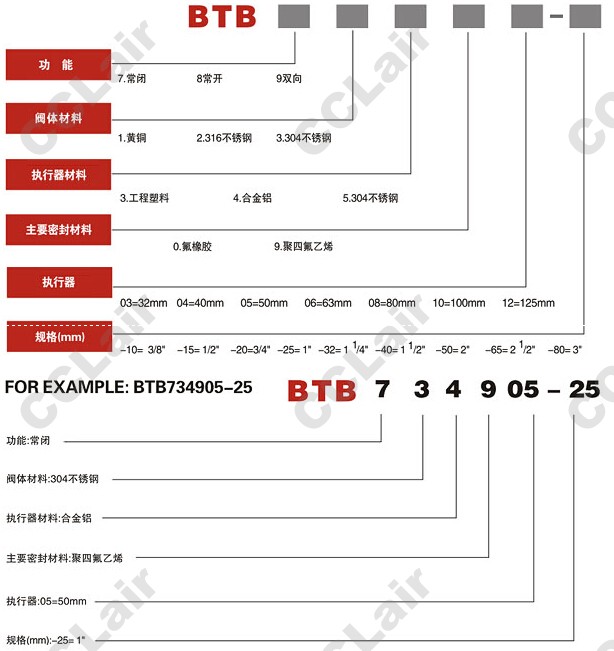

型號說明:

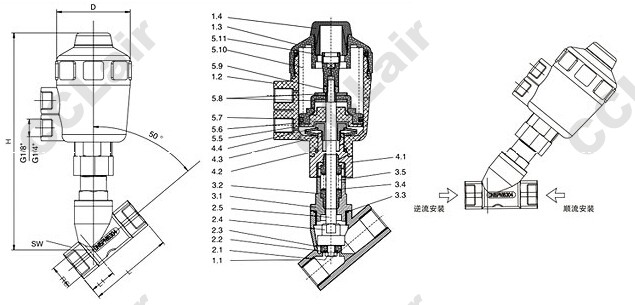

外形尺寸：
型號說明:
外形尺寸：
| 外形尺寸 | |||||||
| DN | G | L | L1 | SW | H | D | 執行器 |
| 10 | 3/8" | 55 | 17 | 21 | 120 | 54 | 50 |
| 15 | 1/2" | 70 | 21 | 26.5 | 135 | 63 | 50 |
| 20 | 3/4" | 76 | 23 | 32 | 145 | 63 | 50 |
| 25 | 1" | 90 | 25 | 40 | 155 | 63 | 50 |
| 32 | 1-1/4" | 116 | 32 | 50 | 200 | 81 | 63 |
| 40 | 1-1/2" | 116 | 32 | 55.5 | 230 | 96 | 80 |
| 50 | 2" | 138 | 40 | 68.5 | 250 | 96 | 80 |
| 部件列表 | ||
| 1.1閥體 | 3.1螺紋連接件 | 5.5活塞 |
| 1.2氣缸 | 3.2V型填料 | 5.6法蘭 |
| 1.3氣缸蓋 | 3.3密封環 | 5.7密封圈 |
| 1.4觀察窗 | 3.4墊圈 | 5.8墊片 |
| 2.1螺栓 | 3.5彈簧 | 5.9六角螺母 |
| 2.2孔板密封件 | 4.1連接螺母 | 5.10彈簧 |
| 2.3密封盤 | 4.2密封圈 | 5.11位置指示器 |
| 2.4閥盤 | 4.3鎖緊螺母 | |
| 2.5閥桿 | 4.4彈簧片 | |
