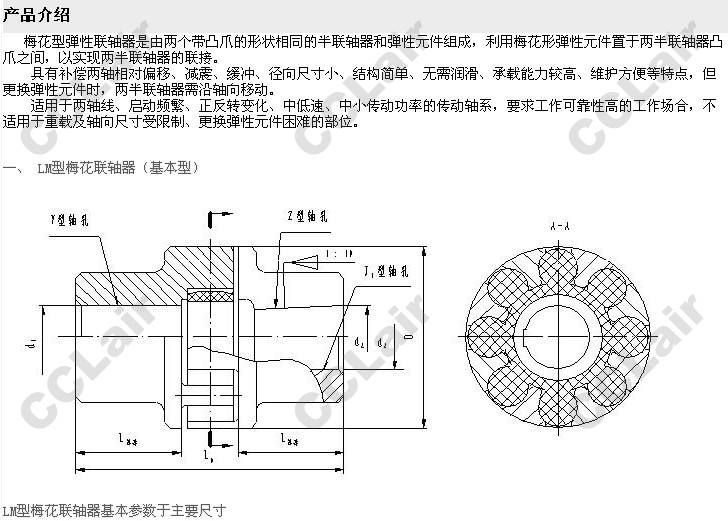

LM1,LM2,LM3,LM4,LM5,LM6,LM8,LM9,LM10,LM141,LM12,LM13,LM14,梅花聯軸器
|
型號
|
公稱扭矩N*m |
許用轉速n
r/min
|
軸孔直徑m | 軸 孔 長 度 （mm） |
L0
mm
|
D
mm
|
彈性
件型
號
|
轉動
慣量
I
Kg*m2
|
質量
M
Kg
|
|||
| 彈性件硬度 | Y型 | J1、Z型 |
L推薦
|
|||||||||
| a/Ha | b/Hb | d1、d2 、dZ | L | |||||||||
| 80±5 | 60±5 | |||||||||||
| LM1 | 25 | 45 | 15300 | 12，14 | 32 | 27 | 35 | 86 | 50 | MT1 | 0.0002 | 0.66 |
| 16，18，19 | 42 | 30 | ||||||||||
| 20，22，24 | 52 | 38 | ||||||||||
| 25 | 62 | 44 | ||||||||||
| LM2 | 50 | 100 | 12000 | 16，18，19 | 42 | 30 | 38 | 95 | 60 | MT2 | 0.0004 | 0.93 |
| 20，22，24 | 52 | 38 | ||||||||||
| 25，28 | 62 | 44 | ||||||||||
| 30 | 82 | 60 | ||||||||||
| LM3 | 100 | 200 | 10900 | 20，22，24 | 52 | 38 | 40 | 103 | 70 | MT3 | 0.0009 | 1.41 |
| 25，28 | 62 | 44 | ||||||||||
| 30，32 | 82 | 60 | ||||||||||
| LM4 | 140 | 280 | 9000 | 22，24 | 52 | 38 | 45 | 114 | 85 | MT4 | 0.0020 | 2.18 |
| 25，28 | 62 | 44 | ||||||||||
| 30，32，35，38 | 82 | 60 | ||||||||||
| 40 | 112 | 84 | ||||||||||
| LM5 | 350 | 400 | 7300 | 25，28 | 62 | 44 | 50 | 127 | 105 | MT5 | 0.0050 | 3.60 |
| 30，32，35，38 | 82 | 60 | ||||||||||
| 40，42，45 | 112 | 84 | ||||||||||
| LM6 | 400 | 710 | 6100 | 30，32，35，38 | 82 | 60 | 55 | 143 | 125 | MT6 | 0.0114 | 6.07 |
| 40，42，45，48 | 112 | 84 | ||||||||||
| LM7 | 630 | 1120 | 5300 | 35，38 | 82 | 60 | 60 | 159 | 145 | MT7 | 0.0232 | 9.09 |
| 40，42，45，48，50，55 | 112 | 84 | ||||||||||
| LM8 | 1120 | 2240 | 4500 | 45，48，50，55，56 | 112 | 84 | 70 | 181 | 170 | MT8 | 0.0468 | 13.56 |
| 60，63，65 | 142 | 107 | ||||||||||
| LM9 | 1800 | 3550 | 3800 | 50，55，56 | 112 | 84 | 80 | 208 | 200 | MT9 | 0.1041 | 21.40 |
| 60，63，65，70，71，75 | 142 | 107 | ||||||||||
| 80， | 172 | 132 | ||||||||||
| LM10 | 2800 | 5600 | 3300 | 60，63，65，70，71，75 | 142 | 107 | 90 | 230 | 230 | MT10 | 0.2105 | 32.03 |
| 80，85，90，95 | 172 | 132 | ||||||||||
| 100 | 212 | 167 | ||||||||||
| LM11 | 4500 | 9000 | 2900 | 70，71，75 | 142 | 107 | 100 | 260 | MT11 | 0.4338 | 49.52 | |
| 80，85，90，95 | 172 | 132 | ||||||||||
| 100，110，120， | 212 | 167 | ||||||||||
| LM12 | 6300 | 12500 | 2500 | 80，85，90，95 | 172 | 132 | 115 | 297 | 300 | MT12 | 0.8205 | 73.45 |
| 100，110，120，125 | 212 | 167 | ||||||||||
| 130 | 252 | 202 | ||||||||||
| LM13 | 11200 | 20000 | 2100 | 90，95， | 172 | 132 | 125 | 323 | 360 | MT13 | 1.6718 |
103.86
|
| 100，110，120，125 | 212 | 167 | ||||||||||
| 130，140，150 | 252 | 202 | ||||||||||
|
LM14
|
12500
|
25000
|
1900
|
100，110，120，125 | 212 | 167 |
135
|
333
|
400
|
MT14
|
2.4990
|
127.59
|
| 130，140，150 | 252 | 202 | ||||||||||
| 160 | 302 | 242 | ||||||||||
|
注： 1、質量、轉動慣量按L推薦最小軸孔計算近似值；
2、帶*軸孔可以用于Z型軸孔;
3、a、b為二種材料的硬度代號。
|
||||||||||||
