DLM9（ERD系列）電磁離合器是一種用于機械傳動系統中,借助電磁力操作,使旋轉運動的驅動側部分與從動側部分相結合或分離,從而實現動力和運動傳遞的執行元件.
     離合器的標準工作電壓為直流24伏.在一般情況下,只需采用開關、按鈕、接觸器、行程開關等普通電器元件組成的簡單電路，就能方便的對其實現自動、遠程控制，從而滿足機械傳動系統的變速、換向、起動及定位等各種要求。
      該系列離合器的摩擦片是由鋼質材料制成，僅試用于有油潤滑冷卻的條件下工作。干摩擦將導致不能正常工作，甚至損壞摩擦片。
      該系列離合器屬于無滑環離合器，安裝簡單，維護方便，在使用中，摩擦片正常磨損不需調整，適合用于轉速較高和位于不易維護的位置使用。

規格 Size	額定動力矩 Rated Dynamic Torque N.m	額定靜力矩 Rated Static Torque N.m	空效力矩 Drag Torque ( ≤ )N.m	接通時間 Engagement Time ( ≤ )S	斷開時間 Disengagement Time ( ≤ )S	額定電壓 Rated Voltage DCV	線圈消耗功率 ( 20 ℃ )  Coil Consumption power( 20 ℃ ) W	允許最高轉速 Allowed Max Revolution r/min	重量 Weight kg	供油流量 Oil Flow Rates L/min
2	16	25	0.48	0.28	0.09	24	24	3000	2.9	0.25
5	50	80	0.85	0.30	0.10	24	37	3000	3.9	0.40
10	100	160	1.80	0.32	0.14	24	50	3000	5.9	0.65
16	160	250	2.40	0.36	0.16	24	56	2500	7.8	0.65
25	250	400	3.80	0.40	0.18	24	76	2200	10.7	1.00
40	400	630	6.00	0.60	0.22	24	86	2000	15	1.00
63	630	1000	9.50	0.70	0.26	24	88	1800	22	1.20
100	1000	1600	15.00	0.85	0.31	24	104	1600	33	1.20
160	1600	2500	24.00	1.20	0.43	24	122	1500	51	1.50
250	2500	4000	38.00	1.40	0.50	24	175.5	1200	67	2.00

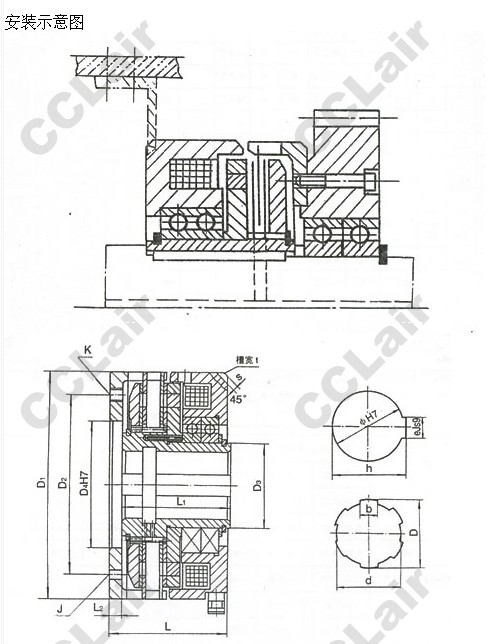

規格 size	徑向尺寸 Radil Demensions									軸向尺寸 Axial Demensions
	D1	D2	D3	D4	ф	e	h	J	K	L	L1	L2	s	t
2	95	80	35	50	20	6	22.80+0.1	2—ф6	4—M6	55	50	5	4	8
5	110	90	45	65	30	8	33.30+0.2	3—ф6	4—M6	60	55	5	4	8
10	132	105	50	75	40	12	42.30+0.2	3—ф6	6—M8	67	60	7	5	10
16	147	120	55	85	45	14	47.40+0.2	3—ф8	6—M8	72	65	7	5	10
25	162	135	65	95	50	16	53.60+0.2	3—ф8	6—M8	82	75	7	6	12
40	182	155	75	120	60	18	64.40+0.2	3—ф10	6—M10	93	85	8	6	12
63	202	170	85	125	70	20	74.30+0.2	3—ф10	6—M10	109	100	9	8	14
100	235	200	100	150	70	20	74.90+0.2	3—ф14	6—M12	120	110	10	8	14
160	270	235	110	200	90	25	95.40+0.2	3—ф14	6—Ml2	142	130	12	10	16
250	310	260	l40	220	110	28	116.40+0.2	3—ф16	6—M16	157	145	l4	10	16
