詳細說明
SVC-I,SVC-II,SVC-III,SVC-PI,伺服閥控制器
|
J1
|
J2
|
||||
|
引腳
|
定義
|
說明
|
引腳
|
定義
|
說明
|
|
1
|
CMD-
|
控制信號負向輸入端
|
1
|
SV-
|
閥控電流負向輸出端
|
|
2
|
CMD+
|
控制信號正向輸入端
|
2
|
SV+
|
閥控電流正向輸出端
|
|
3
|
Disable-SVC
|
使能信號輸入端，控制電流的通斷
|
3
|
空
|
|
|
4
|
PE
|
接屏蔽
|
4
|
PE
|
接屏蔽
|
|
5
|
①GND
②Signal-GND
③GND
|
① ±15VDC供電，信號和電源
公共參考地
② +24VDC供電，信號參考地
③ 220VAC供電，信號參考地
|
|
|
|
|
6
|
①-15VDC
②Power-GND
③空
|
① ±15VDC供電，-15VDC
② +24VDC供電，電源參考地
③ 220VAC供電，空接
|
|
|
|
|
7
|
①+15VDC
②+24VDC
③空
|
① ±15VDC供電，+15VDC
② +24VDC供電，+24VDC
③ 220VAC供電，空接
|
|
|
|
|

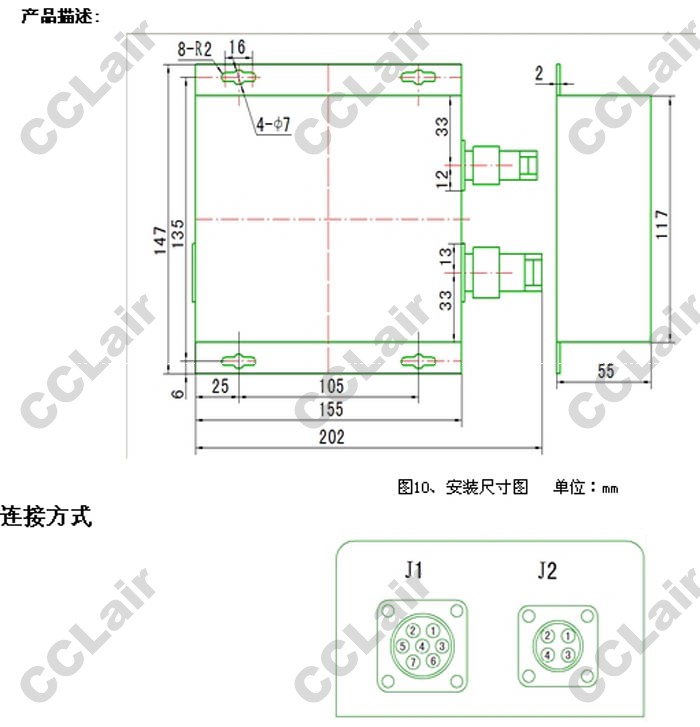

注：該控制器采用J1（7針）和J2（4針）的連接器，防護等級IP65或IP67。如左圖
|
|||||
主要功能特性及技術參數
|
使用條件
|
供電
|
① ±15VDC±1%，0.5A
② +24VDC±5%，1A
③ 220VAC±10%，0.15A，
|
|
|
連接線
|
建議采用每根大于或等于0.3平方毫米屏蔽電纜
|
||
|
環境溫度
|
-20℃ ～ 80℃
|
||
|
環境濕度
|
35% ～ 85%RH
|
||
|
環境氣體
|
周圍無腐蝕性氣體
|
||
|
電磁干擾
|
周圍無強的電磁干擾波
|
||
|
振動
|
無劇烈振動
|
||
|
功能
|
輸入CMD范圍
|
① 對稱電壓信號 -10V ～ +10V
② 非對稱電壓信號 0V ～ +10V
③ 對稱電流信號 -100mA ～+100mA
④ 非對稱電流信號 0/4mA ～+20mA
⑤ 根據客戶要求定制
|
|
|
輸出 SV 范圍
|
① 對稱電流信號 -100mA ～+100mA
② 根據客戶要求定制
|
||
|
外部調整
|
零偏
|
① 調整范圍±10％
② 根據客戶要求定制
|
|
|
增益
|
① 調整范圍±20％
② 根據客戶要求定制
|
||
|
其他功能
|
輸入和輸出保護、顫振、濾波、使能、信號調整等根據客戶要求定制
|
||
|
性能
|
靜態
|
分辨率
|
≤±0.3‰
|
|
線性度
|
≤±1‰
|
||
|
零偏
|
≤±1‰
|
||
|
對稱度
|
≤±1‰
|
||
|
溫漂
|
≤90ppm/℃
|
||
|
動態帶載頻寬
|
① ≥200Hz
② 根據客戶要求定制
|
||
