DLM5-5,DLM5-5C,DLM5-10,DLM5-10C,DLM5-16,濕式多片電磁離合器

㈠、主要用途：DLM5系列是有滑環濕式多片電磁離合器，需在潤滑的條件下工作，摩擦片磨損少，使用壽命長，徑向尺寸小、力矩大?？蓮V泛用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中，起到離合、換向、變速等作用。

㈡、使用條件：
1.海拔高度不超過不超過2000m；
2.周?chē)諝鉁囟葹?5℃～+40℃；
3.周?chē)橘|(zhì)中無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
4.離合器線圈的供電電壓波動不超過+5%和-15%的額定電壓；
5.摩擦片間需要有油潤滑。

㈢、安裝：
1.離合器安裝前應清洗干凈；
2.安裝時應軸向固定，如分軸安裝應保持同軸度為9級；
3.離合器工作時應向摩擦片供油。在高速運轉和高頻工作時，應采取軸心供油法（供應量見表）；
4.離合器潤滑油應清潔，否則會影響其使用可靠性。

規格	額定動力矩N.m	額定靜力矩(≦) N.m	空載力矩 (≦) N.m	接通時間 (≦)S	斷開時間 (≦)S	額定電壓 D.C.V	線圈消耗功率(20℃)W	允許最高轉速r/min	重量 Kg	供油流量 L/min
1.2/1.2C	12	20	0.39	0.28	0.09	24	10	3500	1.3	0.20
2.5	25	40	0.40	0.30	0.09	24	17	3500	1.73	0.25
5/5C	50	80	0.9	0.32	0.10	24	17	3000	2.9	0.40
10/10C	100	160	1.80	0.35	0.14	24	19	3000	4.3	0.65
16	160	250	2.40	0.37	0.14	24	26	2500	5.53	0.65
25/25C	250	400	3.50	0.40	0.18	24	39	2200	8	1.00
40	400	630	5.60	0.42	0.20	24	45	2000	12.2	1.00
63	630	1000	9.00	0.45	0.25	24	66	1800	16.2	1.2
100	1000	1600	15.0	0.65	0.35	24	81	1600	23.2	1.2
160	1600	2500	24.0	0.90	0.45	24	87	1600	31.7	1.5
250	2500	4000	37.50	1.20	0.60	24	100	1200	47.1	2.0
400	4000	63000	60.00	1.50	0.80	24	134	1000	100.9	3.0

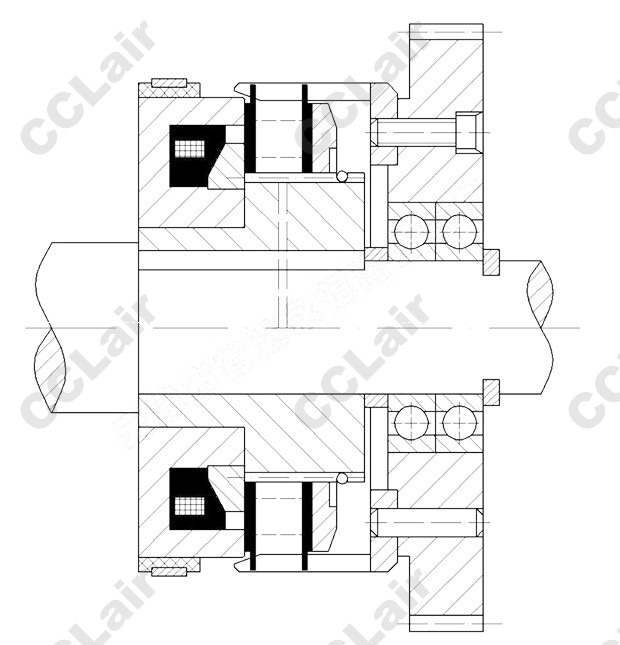

安裝示意圖

規格	徑向尺寸										軸向尺					電刷型號
規格	D1	D2	D3	D	d	b	φ	e	h	h1	L	L1	L2	L3	L4	電刷型號
1.2	86	50	86	20	17	6	20	6	22.8	-	43.5	38	5.5	5	7	DS-002
2.5	96	56	96	25	21	5	25	8	28.3	-	48.5	43	5.5	7	7
5	113	65	113	30	26	6	30	8	33.3	-	55.5	50	5.5	7	8
10	133	75	133	40	35	10	40	12	43.3	-	61	54.5	6.5	8	10	DS-001
16	145	85	145	45	40	12	45	14	48.8	-	63.5	57	6.5	8	10
25	166	95	166	50	45	12	50	14	53.8	-	72	64.5	7.5	10	10
40	192	120	192	60	54	14	60	18	64.4	-	82.5	74.5	8	10	10
63	212	125	212	70	62	16	70	20	74.9	-	91.5	82	9.5	12	10
100	235	150	235	-	-	-	70	20	74.9	-	105	96	10	15	10
160	270	180	270	-	-	-	100	28	106.4	-	118	104	14	15	10
250	310	220	310	-	-	-	110	28	116.4	122.8	130	116	14	10	12
400	415	235	415	-	-	-	120	32	127.4	134.8	150	132	18	10	12
1.2C	94	50	86	30	26	8	-	-	-	-	56	50.5	5.5	19	10
5C	116	65	113	40	35	10	-	-	-	-	59.5	54	5.5	19	10
10C	142	85	133	50	45	12	-	-	-	-	64.5	58	6.5	19	10
25C	176	105	166	65	58	16	-	-	-	-	81	73.5	7.5	21	10
