DLY5-2A,DLY5-5A,DLY5-10A,DLY5-16A,DLY5-25A,DLY5-40A,DLY5-63A,DLY5-100A,DLY5-160A,DLY5-250A,牙嵌式有滑環電磁離合器
DLY5（EZE系列）牙嵌式有滑環電磁離合器是一種用于機械傳動系統中,借助電磁力操作,使旋轉運動的驅動側部分與從動側部分相結合或分離,從而實現動力和運動傳遞的執行元件.
離合器的標準工作電壓為直流24伏.在一般情況下,只需采用開關、按鈕、接觸器、行程開關等普通電器元件組成的簡單電路，就能方便的對其實現自動、遠程控制，從而滿足機械傳動系統的變速、換向、起動及定位等各種要求。
該系列離合器是借助端面細牙的嚙合來傳遞力矩的，因此與相同規格的摩擦片式離合器相比，體積小，無摩擦發熱，斷電后完全分離，無空載力矩，而且既能適應于濕式工作也能適用于干式工作。離合器為剛性結合，它只能在轉速較低的條件下結合，若在靜止時或在相對轉速同步的情況下結合則最為適宜。
離合器在下列條件下能可靠的工作：
1.周圍空氣溫度為-5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過+5%和-15%的額定電壓。
5.離合器安裝地點的海拔不超過2000米。
|
|
額定傳遞力矩 |
額定電壓： |
線圈消耗功率 (20℃) |
允許最高結合轉速 |
允許最高轉速 |
|
|
2A |
20 |
24 |
17 |
60 |
5500 |
0.9 |
|
5A |
50 |
24 |
22 |
50 |
4500 |
1.5 |
|
10A |
200 |
24 |
28 |
30 |
4000 |
2.3 |
|
16A |
160 |
24 |
32 |
30 |
3500 |
3.0 |
|
25A |
250 |
24 |
44 |
20 |
3300 |
4.3 |
|
40A |
400 |
24 |
58 |
10 |
3000 |
6.2 |
|
63A |
630 |
24 |
60 |
相對靜止 |
2500 |
8.9 |
|
100A |
1000 |
24 |
73 |
相對靜止 |
2200 |
14.0 |
|
160A |
1600 |
24 |
87 |
相對靜止 |
2000 |
20.0 |
|
250A |
2500 |
24 |
85 |
相對靜止 |
1700 |
34.0 |
|

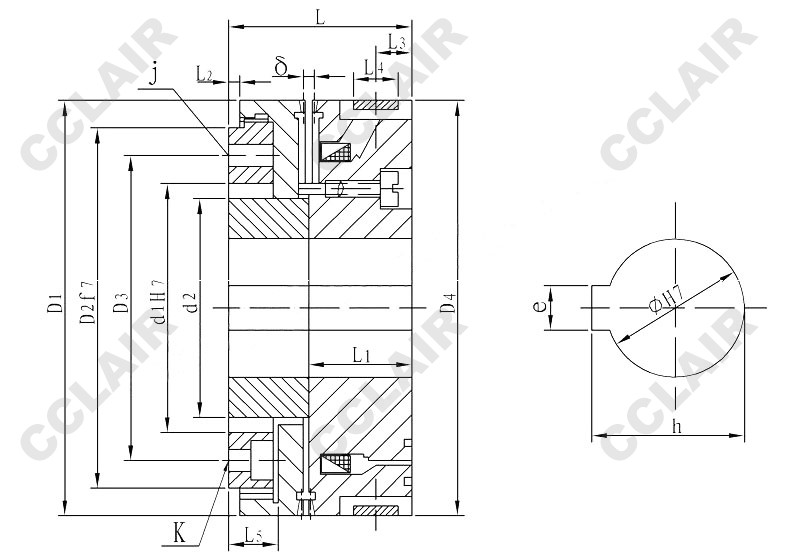

規格Size |
徑向尺寸 Radil Demensions |
軸向尺寸 Axial Demensions |
電刷型號 |
||||||||||||||||
|
D1 |
D2 |
D3 |
D4 |
d1 |
d2 |
ф |
h |
e |
j |
k |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
δ |
||
|
2A |
75 |
65 |
55 |
75 |
45 |
39.5 |
25 |
27.60+0.14
|
80+0.03
|
2×4 |
4-M4 |
33 |
18.6 |
1.5 |
6.5 |
8 |
8 |
0.4 |
|
|
5A |
90 |
75 |
64 |
90 |
53 |
49 |
30 |
32.60+0.17
|
80+0.03
|
2×5 |
4-M5 |
40 |
24.1 |
2 |
6.5 |
8 |
9 |
0.5 |
|
|
10A |
105 |
85 |
75 |
105 |
65 |
57 |
40 |
42.90+0.17
|
120+0.035
|
2×5 |
4-M5 |
45 |
26.6 |
2 |
6.5 |
8 |
10.5 |
0.5 |
|
|
16A |
115 |
100 |
85 |
115 |
70 |
62 |
45 |
43.80+0.17
|
140+0.035
|
2×6 |
4-M6 |
50 |
29.6 |
2 |
6.5 |
8 |
12.5 |
0.5 |
|
|
25A |
125 |
105 |
90 |
125 |
75 |
68 |
50 |
53.60+0.2
|
160+0.035
|
2×8 |
4-M6 |
58 |
33. |
2.5 |
6.5 |
8 |
15.5 |
0.6 |
|
|
40A |
140 |
115 |
100 |
140 |
85 |
74 |
60 |
640+0.4
|
180+0.035
|
2×10 |
6-M6 |
67 |
40 |
2.5 |
7.5 |
10 |
17 |
0.6 |
|
|
63A |
160 |
130 |
115 |
160 |
95 |
85 |
70 |
74.30+0.2
|
200+0.045
|
2×10 |
6-M8 |
75 |
42 |
3 |
7.5 |
10 |
19.5 |
0.7 |
|
|
100A |
185 |
155 |
135 |
182 |
115 |
97 |
70 |
74.30+0.2
|
200+0.045
|
2×12 |
6-M8 |
85 |
49 |
3 |
7.5 |
10 |
21 |
0.7 |
|
|
160A |
215 |
180 |
l58 |
215 |
130 |
114 |
85 |
95.80+0.4
|
22js9
|
2×12 |
6-M10 |
100 |
58 |
3.5 |
8.5 |
10 |
25.5 |
0.9 |
DS-010 |
|
250A |
250 |
210 |
190 |
250 |
150 |
130 |
85 |
95.80+0.4
|
22js9
|
2×12 |
6-M12 |
115 |
66 |
3.5 |
8.5 |
10 |
26 |
0.9 |
|
