NXQ-A-0.4/10-L,NXQ-A-0.4/20-L,NXQ-A-0.4/31.5-L,
NXQ-A-0.63/10-L,NXQ-A-0.63/20-L,NXQ-A-0.63/31.5-L,
NXQ-A-1/10-L,NXQ-A-1/20-L,NXQ-A-1/31.5-L,
NXQ-A-1.6/10-L,NXQ-A-1.6/20-L,NXQ-A-1.6/31.5-L,
NXQ-A-2.5/10-L,NXQ-A-2.5/20-L,NXQ-A-2.5/31.5-L,
NXQ-A-4/10-L,NXQ-A-4/20-L,NXQ-A-4/31.5-L,
NXQ-A-6.3/10-L,NXQ-A-6.3/20-L,NXQ-A-6.3/31.5-L,
NXQ-A-10/10-L,NXQ-A-10/20-L,NXQ-A-10/31.5-L,
NXQ-A-16/10-L,NXQ-A-16/20-L,NXQ-A-16/31.5-L,
NXQ-A-20/10-L,NXQ-A-20/20-L,NXQ-A-20/31.5-L,
NXQ-A-25/10-L,NXQ-A-25/20-L,NXQ-A-25/31.5-L,
NXQ-A-40/10-L,NXQ-A-40/20-L,NXQ-A-40/31.5-L,
NXQ-A-63/10-L,NXQ-A-63/20-L,NXQ-A-63/31.5-L,
NXQ-A-80/10-L,NXQ-A-80/20-L,NXQ-A-80/31.5-L,
NXQ-A-100/10-L,NXQ-A-100/20-L,NXQ-A-100/31.5-L,
NXQ-A-125/10-L,NXQ-A-125/20-L,NXQ-A-125/31.5-L,
NXQ-A-160/10-L,NXQ-A-160/20-L,NXQ-A-160/31.5-L,
NXQ-A-200/10-L,NXQ-A-200/20-L,NXQ-A-200/31.5-L,
NXQ-A-250/10-L,NXQ-A-250/20-L,NXQ-A-250/31.5-L,
NXQ-A-1.6/10-F,NXQ-A-1.6/20-F,NXQ-A-1.6/31.5-F,
NXQ-A-2.5/10-F,NXQ-A-2.5/20-F,NXQ-A-2.5/31.5-F,
一、型號說明
NXQ _ ※ _ ※ / ※ _ ※ _ ※
① ② ③ ④ ⑤ ⑥
①名稱代號：國家標準蓄能器
②結構形式：A型-小口、AB型-大口
③公稱容積：0.4~250L
④公稱壓力：10、20、31.5MPa
⑤連接方式：L-螺紋連接、F-法蘭連接
⑥工作介質：Y-液壓油、R-乳化液

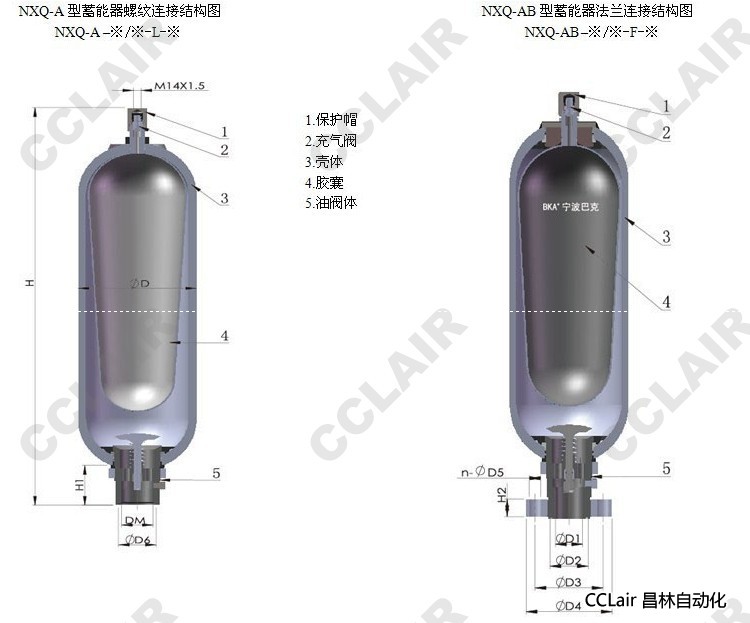

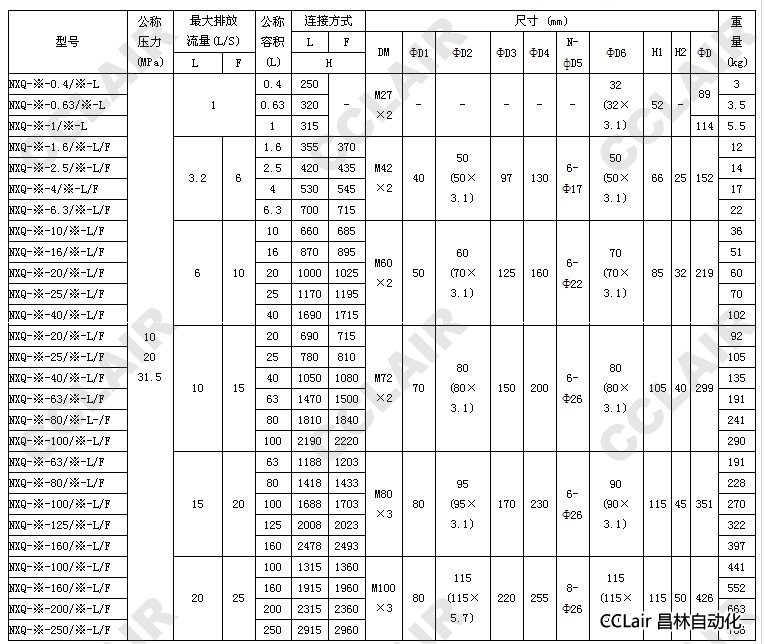

二、外形尺寸

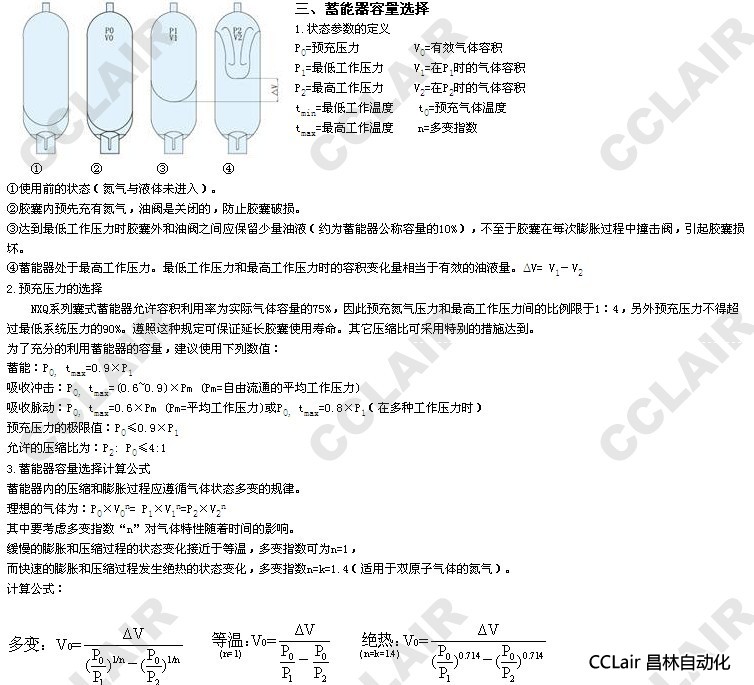

四、技術參數
1.最高工作壓力：10、20、31.5MPa
2.公稱容積：0.4~250L
3.工作溫度： 20# -19℃~+70℃； -10℃~+70℃； 0℃~+93℃
35CrMo -40℃~+70℃； -10℃~+70℃； 0℃~+93℃
五、安裝位置
囊式蓄能器可以垂直、水平和傾斜安裝。選擇傾斜和垂直的安裝位置,把油閥安置在下面。
請優先用下列的蓄能器安裝位置:
|
功能作用 |
儲蓄能量 |
吸收脈動 |
保壓 |
補償容量 |
|
安裝位置 |
垂直 |
垂直或水平 |
垂直或水平 |
垂直 |
注：水平或傾斜的安裝位置的有效容量和最大允許的流量會減少。
1.固定方式:
蓄能器容量在1升以下可以直接安裝在管路上；在震動強烈和1升以上情況下建議使用本企業制造的卡箍或整套蓄能器固定組件。
2.氮氣的充裝:
要使蓄能器工作,必須把氮氣充入到膠囊里去。氮氣的充裝用專用的充氣（氮）工具進行，建議使用本企業制造的CQJ型充氣工具，如氮氣的壓力不能滿足（高壓）蓄能器的要求，建議使用本企業制造的氮氣增壓裝置——BKCD型充氮車。
3.注意事項：
蓄能器殼體上不得進行焊接和任何機械加工；蓄能器膠囊內只許充入氮氣或其它惰性氣體，不得使用氧氣及其它可燃性和腐蝕性氣體；蓄能器應安裝在有溢流閥或其它安全閥的液壓系統中。
六、訂貨說明
1.訂貨時須寫明型號代號全稱，如：公稱壓力為31.5 MPa，公稱容積為40L，連接方式為法蘭連接，以液壓油為工作介質的A型囊式蓄能器為：NXQ-A-40/31.5-F-Y。
2.若對囊式蓄能器有特殊要求時，請同本企業商洽。
3.本企業保留設計更改權，對修改不另行通知。

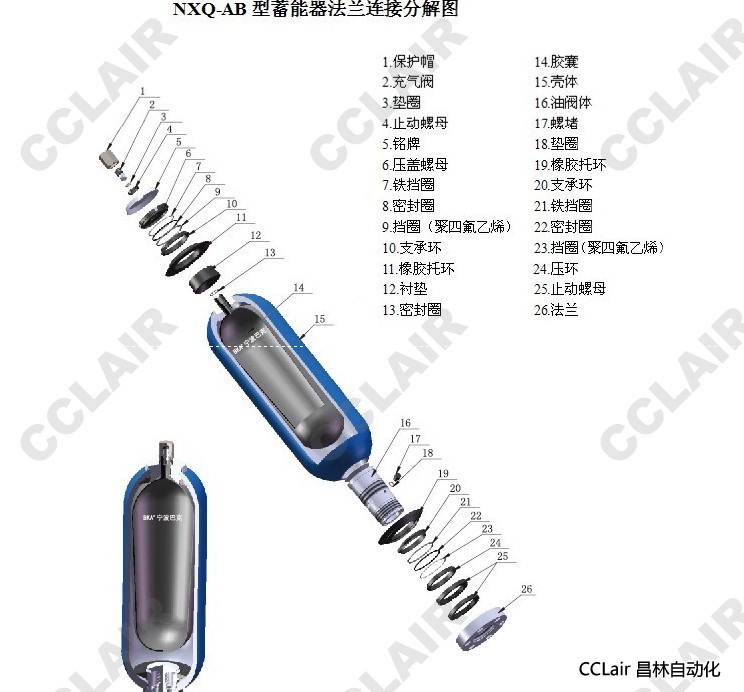

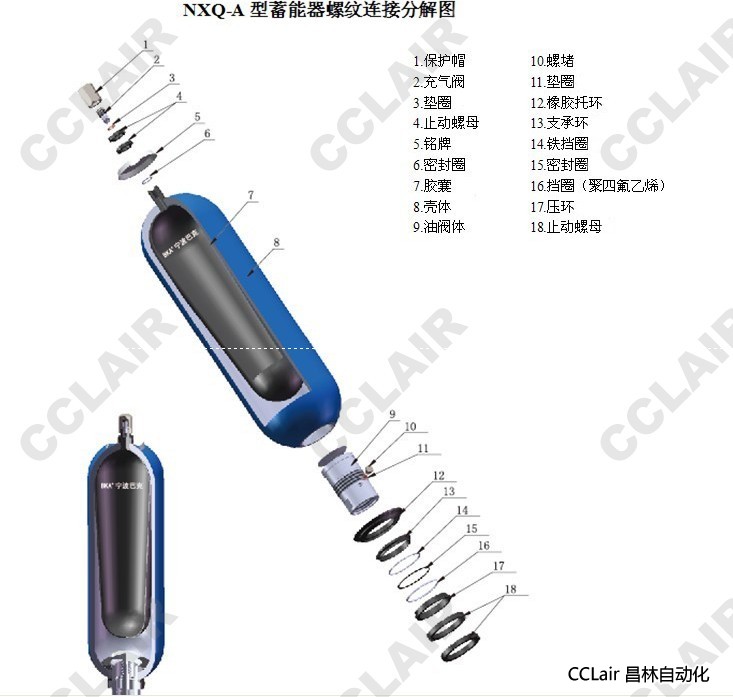

七、囊式蓄能器分解圖（國家標準）
|
|
|
|
|
|
|
|
