一、概述
QXF型充氣閥是為蓄能器充裝氮?dú)獾膶Ｓ脝蜗蜷y，該充氣閥借助充氣工具向蓄能器充氣。充氣完畢，取下充氣工具后即可自行關閉。
二、型號說明
QXF ※ _ ※
① ② ③
①名稱代號：充氣閥
②公稱通徑：4mm、5mm
③1：國產專用 2：ASME專用

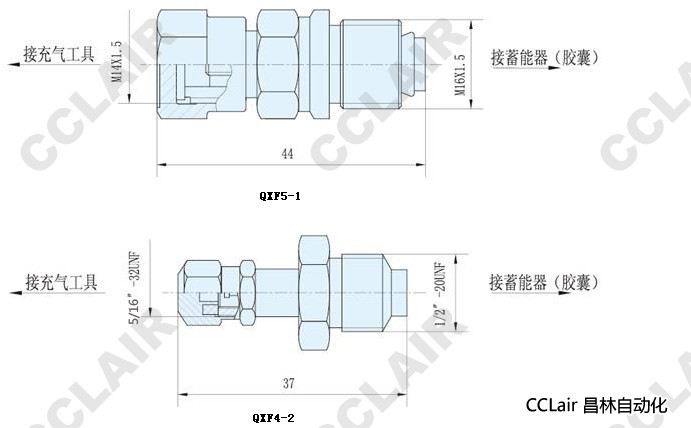

三、外形尺寸
四、技術參數
|
型號 |
充氣壓 |
公稱 |
螺紋連接 |
配用蓄能器型號 |
重量 |
|
|
進口 |
出口 |
|||||
|
QXF5-1 |
0.4~40 |
5 |
M14×1.5-6g |
M16×1.5-6g |
NXQ-0.4~250/※-L/F-※（國產） |
0.07 |
|
QXF4-2 |
0.4~40 |
4 |
5/8〞-32UNF |
1/2〞-20UNF |
BA(TA)-0.15~15/※-※-※（進口） |
0.03 |
五、訂貨說明
1.訂貨時須寫明型號代號全稱，如：工作壓力為31.5MPa，通徑為5mm的充氣閥：QXF5-1。
2.若對充氣閥有特殊要求時，請同本企業商洽。
3.本企業保留設計更改權，對修改不另行通知。
|
|
|
|
|
|
|
|
