㈠、主要用途：DZM2系列干式多片電磁離合器，為磁通不過片式，動作靈敏可靠，摩擦片磨損后易調整，空載力矩小。主要用于搬運、軋鋼、半自動車床、數控車床、紡織等機械傳動系統中，實現離合、換向、變速、制動、定位等功能。
㈡、干式多片電磁離合（制動）器在下列條件下能可靠工作：
1、海拔高度不超過2000m；
2、周圍空氣溫度為-5℃～+40℃；
3、周圍介質無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體的導電塵埃；
4、離合器、制動器線圈的供電電壓波動不超過+5%和-15%的額定電壓；
5、摩擦片應清潔無油污。
㈢、安裝：
1、安裝前檢查摩擦片不應有油污及雜物；
2、安裝時應軸向固定，如分軸安裝應保持同軸度為9級；
3、摩擦片磨損后，應調整氣隙δ。
方法是：松開調整母上的螺釘，轉動調整母，在通電的狀態下，使δ達到表中規定值，然后再擰緊螺釘。



規格	額定動力矩 N.m	額定靜力矩 N.m	額定電壓 D.C.V	線圈消耗保持功率(20℃)W	允許最高轉速r/min	重量 Kg
1T	10	11	24	26	3000	2.0
4	40	44	24	33	3000	3.2
10/10T	100	110	24	43	3000	4.0
16T	160	175	24	47	2500	7.8
41T	400	440	24	62	2000	15
64T	640	700	24	69	1750	21

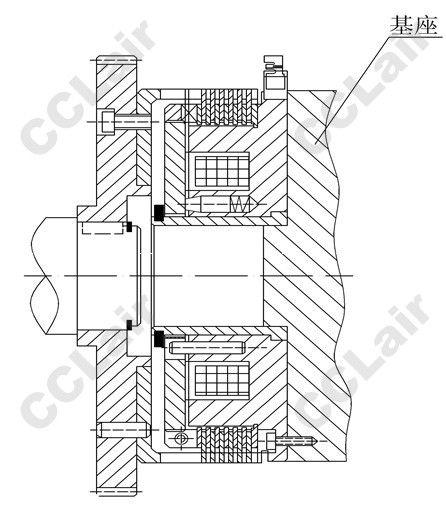

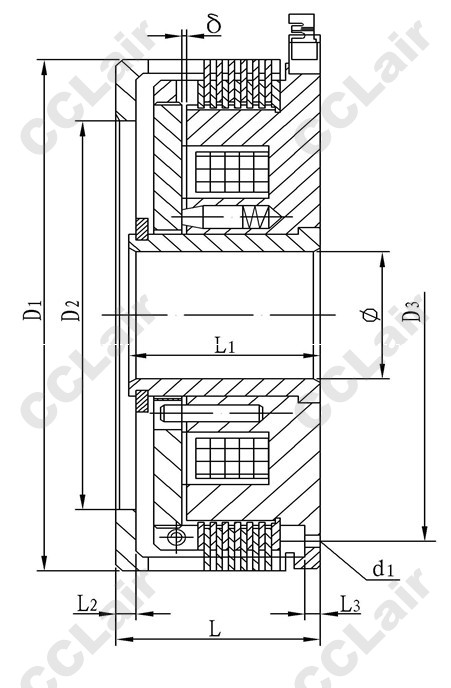

規格	徑向尺寸						軸向尺寸
	D1	D2	D3	φ	d	L	L1	L2	L3	δ
1T	100	50H7	85	23	4xφ6.5	45	42	5	4.5	0.3
4	120	80H9	102	32H9	6xφ6.5	52	48	6	5	0.3
10/10T	147	100H9/70H7	125	42H9/43	6xφ8.5	58	53	7	4	0.35
16T	162	80H7	142	49	6xφ8.5	62	57	7	4	0.4
41T	202	120H7	180	63	6xφ10.5	76	70	9	4	0.5
64T	235	125H7	210	73±0.1	6xφ12.5	86	80	10	4	0.6
