DLD5系列干式單片電磁離合器

特別提醒：
1) 電磁離合器不得碰撞、墜落或使猛力安裝，否則會導致變形而影響使用；
2) 必須清除摩擦面上的油脂物，可以用丙酮、酒精等清除；
3) 絕不允許用力拉拽、彎折引出線；
4) 安裝時不僅要保證磁軛安裝面與軸的垂直度，同時要保證動盤與磁軛的同軸度，動盤及法蘭(A)與軸的配*用H7/h6，并做好軸向定位，同時保證圖示δ與標有0.8～1.5的間隙，大規(guī)格時標有0.8～1.5的間隙取大值，法蘭(A)的緊定螺釘在擰入前要涂好防松膠；
5) 安裝時絕不允許用猛力打入動盤及法蘭，當配*用H7/h6時，為防止動盤及法蘭變形，應(yīng)采用專用的安裝套筒，而且可以較輕松的裝入。

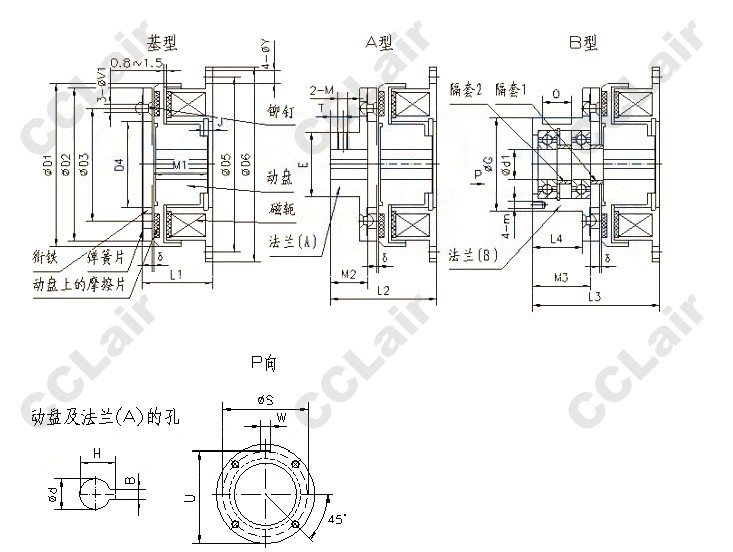

外型及安裝尺寸

規(guī)格(NM) D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 J M1 M2 M3 DLD5-5 67 63 46 35 72 80 28 43 51.5 20 3.5 22 15 24 DLD5-10 85 80 60 42 90 100 31 51 60 25 4.3 24 20 29 DLD5-20 106 100 76 52 112 125 36 61 71 30 5 27 25 35 DLD5-40 132 125 95 62 137 150 40.5 70.5 86.5 40 5.5 30 30 45.5 DLD5-50 142 135 95 62 150 160 42.5 72.5 88.5 40 5.5 33 30 45.5 DLD5-80 168 160 120 80 175 190 46.5 84.5 103.5 49 6 34 38 57 DLD5-100 193 180 120 80 195 210 49 85.5 104.5 49 6 34.5 38 57 DLD5-160 209 200 158 100 215 230 55.5 100.5 124.5 50 7 40 45 69 DLD5-220 240 230 158 100 245 260 59 103 118 50 7 51 45 60 DLD5-320 270 260 210 125 276 292 64 118 145 69 8 47 54 79 DLD5-480 301 285 210 125 315 335 73 125.5 150.5 68 8 58 54 79 DLD5-1000 420 400 315 200 420 440 90 164 194 88 13 58 76 106

規(guī)格(NM) V1 Y E T M G U W Q S m d d1 H B δ DLD5-5 3-3.1 5 26 6 M4 38 35.5 4 12 33 M3深4 12/15 12 13.8/17.3 4/5 0.2 DLD5-10 3-4.1 6 31 8 M5 45 41.5 6 18 37 M4深6 15/20 15 17.3/22.8 5/6 0.2 DLD5-20 3-5.2 7 41 10 M5 55 51.5 6 20 47 M4深6 20/25 20 22.8/28.3 6/8 0.2 DLD5-40 3-6.2 7 49 12 M6 64 60 8 30 52 M4深6 25/30 25 28.3/33.3 8/8 0.4 DLD5-50 3-6.2 7 49 12 M6 64 60 8 30 52 M4深6 25/30 25 28.3/33.3 8/8 0.4 DLD5-80 3-8.2 9 65 15 M8 75 71 8 35 62 M5深8 30/40 30 33.3/43.3 8/12 0.4 DLD5-100 3-8.2 9 65 15 M8 75 71 8 35 62 M5深8 30/40 35 33.3/43.3 8/12 0.4 DLD5-160 3-10.3 9 83 18 M8 90 85 10 35 74.5 M5深8 40/50 40 43.3/53.8 12/14 0.5 DLD5-220 3-10.3 9 83 18 M8 90 85 10 35 74.5 M5深8 40/50 40 43.3/53.8 12/14 0.5 DLD5-320 4-12.3 11 105 22 M10 115 110 12 35 101.5 M8深10 50/60 50 53.8/64.4 14/18 0.6 DLD5-480 4-12.3 11 105 22 M10 115 110 12 35 101.5 M8深10 50/60 50 53.8/64.4 14/18 0.6 DLD5-1000 4-16.4 13 130 30 M12 160 154.5 14 45 135 M8深10 70/80 70 74.9/85.4 20/22 0.7
