DHM5-1A，DHM5-5A，DHM5-20A，電磁失電制動器
描述：
㈠、該系列制動器為多片式電磁失電制動器，主要用于數控機床等精密設備上，在其它機械傳動系統也有應用。起定位、斷電保護作用，具有動作靈敏、制動速度快的特點。
㈡、制動器在下列條件下能可靠工作：
1、制動器安裝地點海拔不超過2000m；
2、周圍環境溫度-5℃—+40℃；
3、周圍介質中無爆炸危險，且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
4、制動器線圈電壓波動不超過+5%和―15%額定電壓；
5、在干式條件下工作
㈢、安裝：
1、安裝時制動器必須清洗干凈，摩擦面和制動器內部不得有油污和塵埃；
2、齒輪套不允許有軸向竄動。
技術參數
|
規格
|
額定動力矩
|
靜力矩
|
額定電壓：
|
線圈消耗功率 (20℃)
|
允許最高轉速
|
|
1A
|
10
|
11
|
24
|
28
|
3500
|
|
5A
|
35
|
40
|
24
|
63
|
3000
|
|
20A
|
170
|
187
|
24
|
116
|
2000
|
|

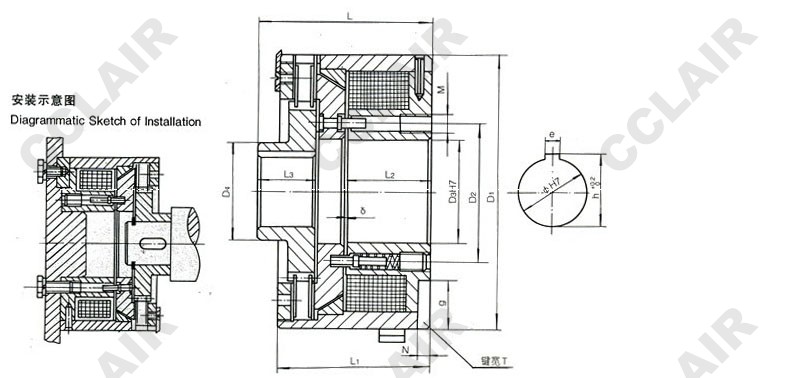

規格
Size |
徑向尺寸 Radial Demensions
|
軸向尺寸 Axial Demensions
|
||||||||||||||
|
D1 |
D2 |
D3 |
D4
|
ф |
h
|
e
|
N
|
T
|
M
|
g
|
L |
L1 |
L2
|
L3
|
δ
|
|
|
1A
|
100
|
61
|
50
|
52
|
40
|
43.3
|
8JS9
|
-
|
-
|
3-M8深10
|
-
|
60
|
60
|
32
|
17
|
1.0
|
|
5A
|
140
|
72
|
52
|
49
|
35
|
38.3
|
8P9
|
50+0.2
|
14H7
|
4-M8深12
|
25
|
79
|
78
|
45
|
30
|
1.8
|
|
20A
|
195
|
108
|
80
|
70
|
45
|
52.6
|
2-14P9
|
60+0.2
|
20H7
|
4-M12深15
|
35
|
97
|
95
|
50.7
|
40
|
2.0
|
