PA2056,比例放大器
產品概述
PA2056雙比例放大器是為各種比例方向閥配套使用的通用放大器，其功能全面，結構緊湊，調試維護方便。成功配套于注塑機、折彎機、硫化機、擠出機、紡織機械等輕工業設備上。
放大器可輸入的±10V或4-20 mA的電流信號，經撥動開關切換以后控制兩個比例電磁鐵工作，具有獨立可調的上下斜坡調整，如需關斷斜坡可以把上下斜坡調整到最小狀態。為提高比例閥的靈敏度放大器內部設有顫振信號發生器、幅度和頻率分別可調。且還具有輸出短路保護動能。
技術參數：
●工作電源：DC24 80W
●額定輸出電流：0.8A 1.5A 3A
●輸入阻抗：10KΩ（電壓輸入） 250Ω（電流輸入）

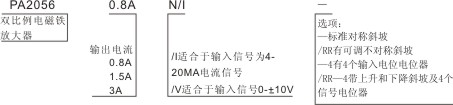

型號編碼
功能方框圖
●K1；K2第一路信號切換開關。
●K1打到ON位時，K2在OFF，輸入4-20mA電流信號起作用。
●K2打到ON位時，K1在OFF，輸入電壓信號起作用。

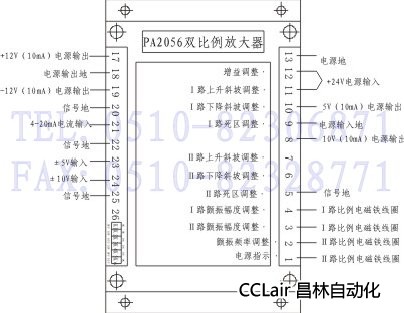

接線圖

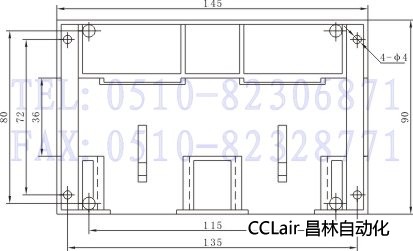

安裝尺寸
產品概述
PA2056雙比例放大器是為各種比例方向閥配套使用的通用放大器，其功能全面，結構緊湊，調試維護方便。成功配套于注塑機、折彎機、硫化機、擠出機、紡織機械等輕工業設備上。
放大器可輸入的±10V或4-20 mA的電流信號，經撥動開關切換以后控制兩個比例電磁鐵工作，具有獨立可調的上下斜坡調整，如需關斷斜坡可以把上下斜坡調整到最小狀態。為提高比例閥的靈敏度放大器內部設有顫振信號發生器、幅度和頻率分別可調。且還具有輸出短路保護動能。
技術參數：
●工作電源：DC24 80W
●額定輸出電流：0.8A 1.5A 3A
●輸入阻抗：10KΩ（電壓輸入） 250Ω（電流輸入）
型號編碼
功能方框圖
●K1；K2第一路信號切換開關。
●K1打到ON位時，K2在OFF，輸入4-20mA電流信號起作用。
●K2打到ON位時，K1在OFF，輸入電壓信號起作用。
接線圖
安裝尺寸
