PMA030,PMA060,PMA110,PMA160,壓力管路過濾器

  安裝于液壓系統壓力管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。

  可根據需要裝配壓差發訊器及旁通閥。

  濾芯過濾材料分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈、不銹鋼編織網。

  上、下殼體均為鋁合金壓鑄件，體積小、重量輕、結構精巧、外形美觀。
2        技術參數

工作介質：礦物油、乳化液、水－乙二醇、磷酸酯液壓液(木棉定型濾紙僅適用于礦物油）

  工作壓力：11MPa                            工作溫度：－25℃～110℃

  發訊器發訊壓差：0.5MPa                          旁通閥開啟壓差：0.6MPa

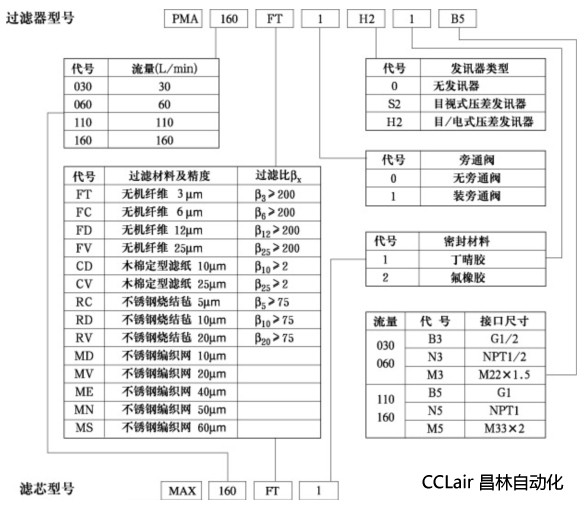

3 系列型譜

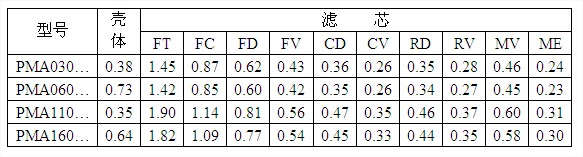

4        額定流量下的清潔濾芯壓降（單位：1×10⁵Pa 介質參數：30mm²/s 0.86kg/dm³)

5   圖示尺寸
