ZMHN-16,直接作用自力式壓力調節閥
產品概述：
ZMHN直接作用自力式壓力調節閥，采用直通雙座鑄造球型閥，是一種不需要外加能源和操作介質，根據被控制一流體的能量自行操作并保持閥前或閥后變量恒定的調節閥。用來自動調節溫度在200℃以下的非腐蝕性氣體、石油、蒸汽壓力為給定值，具有結構簡單、動作可靠、維護方便，防火防爆等優點。
產品標準及材料：
法蘭標準：JB/T79.1-94、79.2-94等
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
介質溫度：-20～+200℃(介質溫度大于40℃時,需在上腔充水或充不于介質相混合的液體,也可在區壓管線上加冷凝器)
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯型式：雙座柱塞型閥芯
流量特性：快開
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等
執行機構：
型 式：氣動薄膜杠桿執行機構
膜片材料：丁腈橡膠夾尼龍布
環境溫度：-25～+55℃
膜蓋接口：M16*1.5
膜蓋材料：HT200
閥作用方式：
有閥前式(K)和閥后式(B)兩種。
性能：
泄漏量：小于閥額定容量的5*0.001
可調范圍 30：1

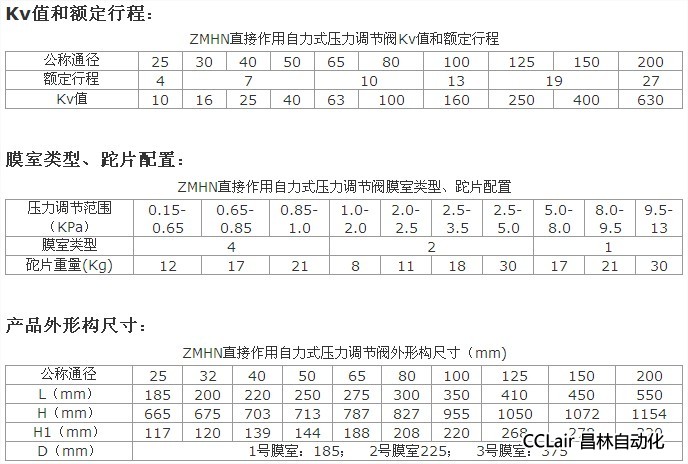

Kv值和額定行程
工作原理：
閥后式直接作用壓力調節閥的調節信號，由閥后管道內取得，它隨著作用在膜室上被調壓力的增加，克服重錘所產生的力后，閥芯向下移動，逐漸與閥座閉合，使流通截面減小，閥芯向上運動，流通截面增加，直到被調壓力等于給定值為止。
閥前式直接作用壓力調節閥的調節信號，由閥前管道內取得，它隨著作用在膜室上被調壓力的增加，克服重錘所產生的力后，閥芯向下移動，逐漸離開閥座，使流通截面增加，直到閥前的壓力下降到給定值；反之，當膜室上壓力減小時，重錘所產生的力使閥芯上升，逐漸與閥座閉合，使流通截面減小，直到閥前后壓力增高到給定值。
產品概述：
ZMHN直接作用自力式壓力調節閥，采用直通雙座鑄造球型閥，是一種不需要外加能源和操作介質，根據被控制一流體的能量自行操作并保持閥前或閥后變量恒定的調節閥。用來自動調節溫度在200℃以下的非腐蝕性氣體、石油、蒸汽壓力為給定值，具有結構簡單、動作可靠、維護方便，防火防爆等優點。
產品標準及材料：
法蘭標準：JB/T79.1-94、79.2-94等
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
介質溫度：-20～+200℃(介質溫度大于40℃時,需在上腔充水或充不于介質相混合的液體,也可在區壓管線上加冷凝器)
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯型式：雙座柱塞型閥芯
流量特性：快開
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等
執行機構：
型 式：氣動薄膜杠桿執行機構
膜片材料：丁腈橡膠夾尼龍布
環境溫度：-25～+55℃
膜蓋接口：M16*1.5
膜蓋材料：HT200
閥作用方式：
有閥前式(K)和閥后式(B)兩種。
性能：
泄漏量：小于閥額定容量的5*0.001
可調范圍 30：1
Kv值和額定行程
工作原理：
閥后式直接作用壓力調節閥的調節信號，由閥后管道內取得，它隨著作用在膜室上被調壓力的增加，克服重錘所產生的力后，閥芯向下移動，逐漸與閥座閉合，使流通截面減小，閥芯向上運動，流通截面增加，直到被調壓力等于給定值為止。
閥前式直接作用壓力調節閥的調節信號，由閥前管道內取得，它隨著作用在膜室上被調壓力的增加，克服重錘所產生的力后，閥芯向下移動，逐漸離開閥座，使流通截面增加，直到閥前的壓力下降到給定值；反之，當膜室上壓力減小時，重錘所產生的力使閥芯上升，逐漸與閥座閉合，使流通截面減小，直到閥前后壓力增高到給定值。
