詳細說明
DMK-3CSA-12,DMK-3CSA-14,DMK-3CSA-15,DMK-3CSA-16,脈沖噴吹控制儀
產品概述：
脈沖噴吹控制儀是脈沖袋式除塵器噴吹清灰系統的主要控制裝置。它的輸出驅動電磁脈沖閥，進而控制壓縮空氣對濾袋循序噴吹清灰，使除塵器的運行阻力保持在設定的范圍內，以保證除塵器的處理能力和收塵效率。
控制儀每次輸出一位的驅動電壓，一個驅動電壓持續時間，稱為脈沖寬度。相鄰二個輸出驅動電壓之間的間隔時間，稱為脈沖間隔?？刂苾x完成對所有位的電磁閥驅動輸出所需要的時間，稱為脈沖周期。兩個脈沖周期之間的停頓時間，稱為循環間隔。
根據除塵器的清灰要求設定控制儀的循環間隔、脈沖間隔和脈沖寬度參數，保證除塵器運行阻力在設定的范圍內。

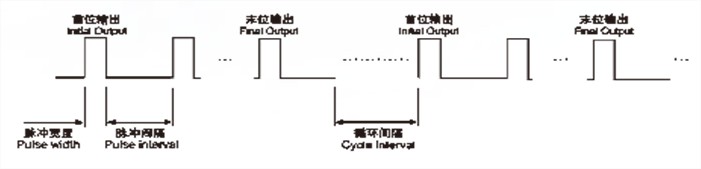

SDMK-3CSA輸出波形圖
工作原理：
本控制儀核心控制由單片機實行，實現按鍵參數設定、數碼顯示及循環間隔、脈沖間隔和脈沖寬度控制，根據“停止/運行”信號，來控制清灰運行。各輸出端輸出控制電磁脈沖閥的開啟，噴吹壓縮空氣清灰，同時有發光二極管顯示噴吹順序。本控制功能齊全，操作簡單明了。

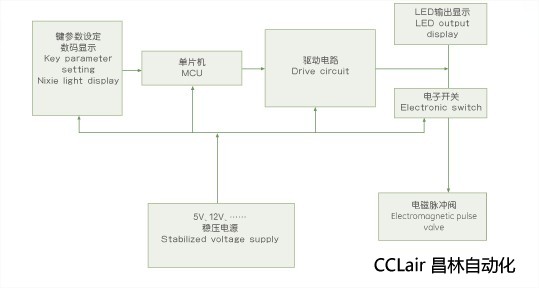

內部結構圖：
型號含義：
技術指標：
規格尺寸：
產品概述：
脈沖噴吹控制儀是脈沖袋式除塵器噴吹清灰系統的主要控制裝置。它的輸出驅動電磁脈沖閥，進而控制壓縮空氣對濾袋循序噴吹清灰，使除塵器的運行阻力保持在設定的范圍內，以保證除塵器的處理能力和收塵效率。
控制儀每次輸出一位的驅動電壓，一個驅動電壓持續時間，稱為脈沖寬度。相鄰二個輸出驅動電壓之間的間隔時間，稱為脈沖間隔?？刂苾x完成對所有位的電磁閥驅動輸出所需要的時間，稱為脈沖周期。兩個脈沖周期之間的停頓時間，稱為循環間隔。
根據除塵器的清灰要求設定控制儀的循環間隔、脈沖間隔和脈沖寬度參數，保證除塵器運行阻力在設定的范圍內。
SDMK-3CSA輸出波形圖
工作原理：
本控制儀核心控制由單片機實行，實現按鍵參數設定、數碼顯示及循環間隔、脈沖間隔和脈沖寬度控制，根據“停止/運行”信號，來控制清灰運行。各輸出端輸出控制電磁脈沖閥的開啟，噴吹壓縮空氣清灰，同時有發光二極管顯示噴吹順序。本控制功能齊全，操作簡單明了。
內部結構圖：
型號含義：
|
D
|
M
|
K
|
-
|
3
|
C
|
S
|
A
|
-
|
N
|
R
|
C
|
 |
|
|
|
|
|
|
|||||
|
噴吹控制儀
|
設計
序列 |
專用集
成電路 |
時間
控制 |
升級型
|
固定
輸出位數 |
輸入電壓/
輸出電壓 |
|||||
|
額定輸入電壓
|
220VAC（1
 10%）50-60HZ,（或其他規格） |
|
額定輸出電壓
|
24VDC（或其他規格）
|
|
額定輸出電流
|
1A
|
|
耗電
|
 5W |
|
輸出脈沖寬度調節范圍
|
10~990 Millisecond
|
|
輸出脈沖間隔調節范圍
|
1~99 Second
|
|
循環間隔調節范圍
|
1~99Minute
|
|
壓差控制輸入信號
|
開頭觸點
|
|
使用環境
|
-25℃~+55℃
空氣的相對濕度不超過85% 無嚴重的腐蝕氣體和導電塵埃 無劇烈震動或沖擊 |
|
型號規格
|
額定輸出位數
|
控制電磁脈沖閥數
|
外型尺寸(L×W×H)
A=254×184×80mm B=354×240×90mm |
|
DMK-3CSA-4
|
4
|
1-4任選
|
A
|
|
DMK-3CSA-5
|
5
|
1-5任選
|
A
|
|
DMK-3CSA-6
|
6
|
1-6任選
|
A
|
|
DMK-3CSA-8
|
8
|
1-8任選
|
A
|
|
DMK-3CSA-10
|
10
|
1-10任選
|
A
|
|
DMK-3CSA-12
|
12
|
1-12任選
|
A
|
|
DMK-3CSA-14
|
14
|
11-14任選
|
A
|
|
DMK-3CSA-15
|
15
|
11-15任選
|
A
|
|
DMK-3CSA-16
|
16
|
11-16任選
|
A
|
|
DMK-3CSA-18
|
18
|
11-18任選
|
A
|
|
DMK-3CSA-20
|
20
|
11-18任選
|
A
|
|
DMK-3CSA-25
|
25
|
11-25任選
|
A
|
|
DMK-3CSA-30
|
30
|
11-35任選
|
A
|
|
DMK-3CSA-35
|
35
|
31-35任選
|
B
|
|
DMK-3CSA-40
|
40
|
31-40任選
|
B
|
|
DMK-3CSA-50
|
50
|
41-50任選
|
B
|
|
DMK-3CSA-60
|
60
|
51-60任選
|
B
|
|
DMK-3CSA-70
|
70
|
61-70任選
|
B
|
|
DMK-3CSA-80
|
80
|
71-80任選
|
B
|
|
DMK-3CSA-90
|
90
|
81-90任選
|
B
|
|
DMK-3CSA-100
|
100
|
91-100任選
|
B
|
