詳細說明

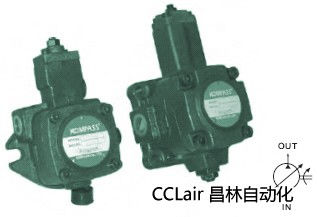

VD1-25F,VD1-30F,VE1-35F,VE1-40F,VE1-45F,低壓變量葉片泵
產品特點
1、“轉軸間隙補償”設計，可根據設定壓力，自動調整泵的排量。
2、內置壓力調整閥，系統無需加裝調壓閥。
3、裝配容易，可直結電機組成電機泵組合。
4、適用于研磨機、自動車床、工作母機、制鞋機械及其它各種專用機或單能機等使用。
2、內置壓力調整閥，系統無需加裝調壓閥。
3、裝配容易，可直結電機組成電機泵組合。
4、適用于研磨機、自動車床、工作母機、制鞋機械及其它各種專用機或單能機等使用。
使用說明
轉動方向：順時針方向（叢軸端看）為標準品、僅有此轉向?；剞D方向的確認可由瞬間起動電機來檢查。
液壓油：7MPa以下，使用40℃時粘度20～50cSt(ISOVG32)的液壓油
泄油管壓力：泄油管一定要直接插到油箱的油面下，而配光所產生的背壓，請維持在0.03MPa以下。
工作油溫：連續運轉的溫度為15～60℃
軸心配合：泵軸與馬達之偏心誤差為0.05mm，角度誤差為1°
吸油壓力：吸油口的壓力為-0.03MPa～0.03MPa
排量調整：排量調整時，先放松調節螺帽，再旋轉調整螺栓，右轉減少流量，而左轉則增加，調整完畢，請上緊螺帽。
壓力調整：左轉（逆時針方向）壓力調整螺栓，使輸出壓力降低，右轉（順時針方向）則升高，調整完畢，請上緊螺帽
新機運轉：新機開始運轉時，應在無壓力的狀態下反復起動電機馬達，以排出泵內和吸油管中的空氣，為確保系統內的空氣排除，可在無負載的狀態下連續運轉10分鐘。
液壓油：7MPa以下，使用40℃時粘度20～50cSt(ISOVG32)的液壓油
泄油管壓力：泄油管一定要直接插到油箱的油面下，而配光所產生的背壓，請維持在0.03MPa以下。
工作油溫：連續運轉的溫度為15～60℃
軸心配合：泵軸與馬達之偏心誤差為0.05mm，角度誤差為1°
吸油壓力：吸油口的壓力為-0.03MPa～0.03MPa
排量調整：排量調整時，先放松調節螺帽，再旋轉調整螺栓，右轉減少流量，而左轉則增加，調整完畢，請上緊螺帽。
壓力調整：左轉（逆時針方向）壓力調整螺栓，使輸出壓力降低，右轉（順時針方向）則升高，調整完畢，請上緊螺帽
新機運轉：新機開始運轉時，應在無壓力的狀態下反復起動電機馬達，以排出泵內和吸油管中的空氣，為確保系統內的空氣排除，可在無負載的狀態下連續運轉10分鐘。
型號說明
|
VA1
|
-15
|
A2
|
F
|
|
型號說明
|
排量 m/rev
|
調壓范圍
|
安裝方式
|
|
變量葉片泵
|
參照規格表
|
參照規格表
|
F：法蘭式
L：腳座式 |
規格表
規格表
|
型號
|
最高使用壓力MPa
|
排量 m/rev
|
流量（無負荷/min）
|
壓力調整范圍 MPa
|
轉數 rpm
|
重量 kg
|
|||
|
1500rpm
|
1800rpm
|
最大
|
最小
|
法蘭型
|
腳座式
|
||||
|
VA1-08F-A*
|
7
|
4.4
|
6.7
|
8
|
A1：0.8∼2.0
A2：1.5∼3.5 A3：3∼7 |
1800
|
800
|
5
|
6.0
|
|
VA1-12F-A*
|
7
|
6.7
|
10.0
|
12
|
1800
|
800
|
5
|
6.0
|
|
|
VA1-15F-A*
|
|
8.3
|
12.5
|
15
|
1800
|
800
|
5
|
6.0
|
|
|
VB1-20F-A*
|
7
|
11.1
|
16.7
|
20
|
1800
|
800
|
5.5
|
6.5
|
|
|
VB1-24F-A*
|
7
|
13.3
|
20.0
|
24
|
1800
|
800
|
5.5
|
6.5
|
|
|
VC1-26F-A*
|
7
|
14.5
|
21.7
|
26
|
1800
|
800
|
9
|
12
|
|
|
VD1-25F-A*
|
7
|
13.9
|
20.8
|
25
|
1800
|
800
|
9.5
|
12.5
|
|
|
VD1-30F-A*
|
7
|
16.7
|
25.0
|
30
|
1800
|
800
|
9.5
|
12.5
|
|
|
VE1-40F-A*
|
7
|
22.2
|
33.3
|
40
|
1800
|
800
|
9.5
|
12.5
|
|
