SYS-L6H,SYS-B6H,SYS-L8H,SYS-B8H,SYS-L10H,SYS-B10H,液壓鎖

概 述：

雙向油路自鎖閥是二只液控單向閥的組合閥。它用于高壓液壓系統中比采用兩只獨立的液控單向閥具有縮小體積、減少接頭、安裝維護方便、成本經濟、性能提高等優點。

雙向油路自鎖閥亦稱液壓鎖、保壓閥、閉鎖閥，目前普遍應用在礦山、工程、建筑、起重、港口、鐵路等機械中帶有支腿、伸縮、自動等負重油缸的起重機、起貨機、掘進機、卸裝機、采煤機等液壓系統中，這是因為在這些機械的液壓系統中，當油泵停止供油，或者換向閥在中位時，負重油缸承受著兩個方向不固定的力，油缸中的壓力油容易從換向閥間隙泄漏掉，容易發生事故，因此在換向閥與油缸中間按置雙向油路自鎖閥后，就可以起到雙向保壓的作用，防止泄漏，保證負重油缸活塞穩定，確保機械正常工作。
符 號

型號說明：

 ①－－－元件名稱：

　　　　SYS＝雙向油路自鎖閥

②－－－連接形式：L＝螺紋連接

　　　　　　　B＝板式連接

　　　　　　　　（管板式訂貨時請指明）

③－－－公稱通徑：10、15、20

④－－－公稱壓力：H₁＝9.8MPa

　　　　　　　　H₂＝13.7MPa

　　　　　　　　H₃＝20.5MPa

　　　　　　　　H₄＝31.5MPa

⑤－－－設計號：S＝上海型

技術參數：

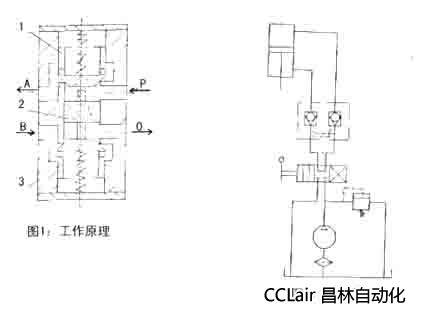

如圖1和圖2所示，當手動換向閥閥芯右移，油泵打出來的壓力油從P口進入雙向油路自鎖閥，一面推開密封錐閥1，壓力油通過縫隙從A口出來進入油缸上部，推動油缸活塞往下運動，另一面推動活塞2，活塞上的頂桿推開另一個密封錐閥3，油缸下部的回油就從B口進入雙向油路自鎖閥，從另一個密封鋼球的縫隙流到O口回油箱。

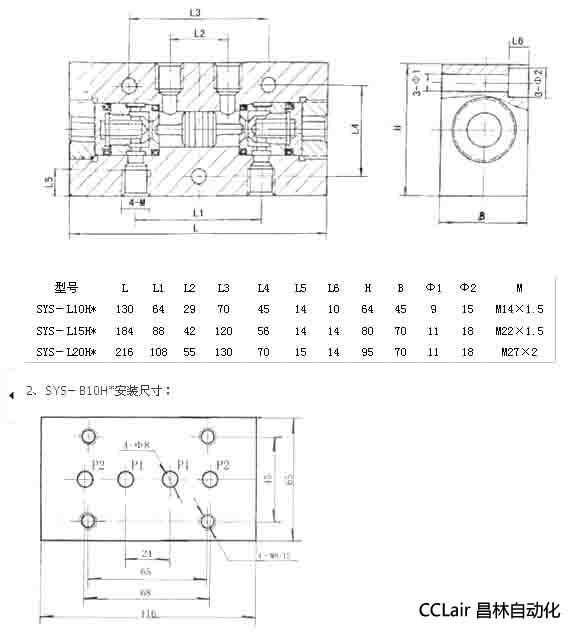

外形安裝尺寸：

1、螺紋連接尺寸：
