一、用途
　    DEA-2E型電氣控制箱，用于自動控制一套由U- ※※ AE 終端式電動干油潤滑系統，在油泵經過任意的間隔時間后、自動地使油泵運轉，給油完成后自動停止。
　　控制箱能發出“供油時間延長”、“油箱液位低”、“超負載運轉”三種故障信號。設有一組外部接點，可向主機或主控室發送潤滑系統運轉狀況（停止、運轉、故障）信號。
二、外形尺寸





三、標牌符號及文字

序號	符號	標牌文字	序號	符號	標牌文字
1	1HL	電源	5	5HL	油箱液位低
2	2HL	停止	6	6HL	超負荷運轉
3	3HL	運轉	7	S0	任意運轉
4	4HL	供油時間延長	8	S1	故障復位

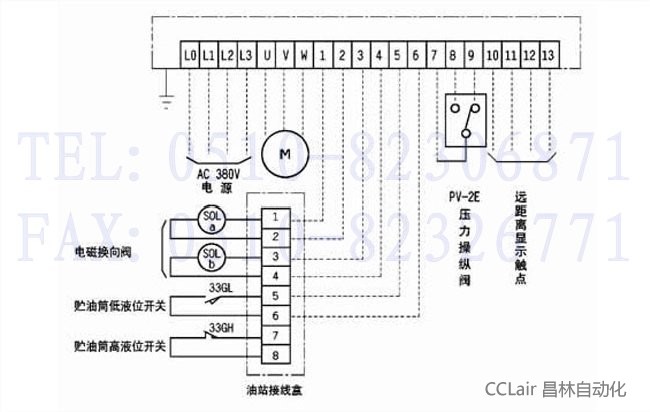

四、DEA-2E型電氣控制箱接線端子圖







五、使用說明
　　 1、適用主電源3N 50HZ AC 380V。
　　 2、適用環境溫度-10℃～40℃,濕度90%。
　　 3、周圍環境無導電的介質（氣體、液體）。
　　 4、垂直安裝，其傾斜度不大于5°。
