一、使用條件
       本產品適用于公稱壓力為0.6MPa的稀油潤滑系統中，具有清除潤滑油中雜質使供給潤滑點的油達到潔凈的功能，小型的為整體式，較大的為組合式，分別由二組過濾筒和一個三位六通換向閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到循環潤滑系統不間斷工作的目的。
二、技術參數

型 號	公稱 通徑 DN mm	公稱 壓力 MPa	過濾 面積 m2	運 動 粘 度 cSt										重量 kg
				28		46		67		89		326
				過 濾 精 度 mm
				0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12
				過 濾 精 度 mm
SLQ-32	32	0.6	0.082	130	310	120	212	63	161	28.5	68.7	18.7	48.8	81.7
SLQ-40	40		0.21	330	790	305	540	160	384	72.3	175	48	125	115
SLQ-50	50		0.31	485	1160	447	793	250	565	106.5	256	69	160	203.8
SLQ-65	65		0.52	820	1960	760	1340	400	955	180	434	106	250	288
SLQ-80	80		0.833	1320	3100	1200	2150	630	1533	288	695	170	400	346
SLQ-100	100		1.31	1990	4750	1840	3230	1000	2310	436	1050	267	630	468
SLQ-125	125		2.20	3340	8000	3100	5420	1680	3890	730	1770	450	1000	1038.5
SLQ-150	150		3.30	5000	12000	4650	8130	2520	5840	1094	2660	679	1600	1185
條 件 粘 度 OE				4		6.3		9		12		44

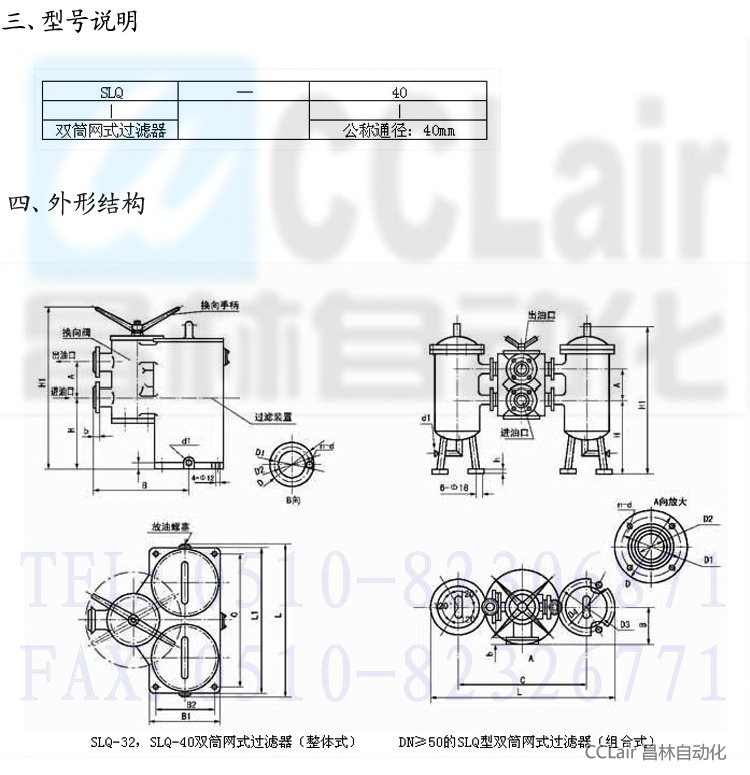

五、外形尺寸

型號	公稱通徑DN	A	B	B1	B2	C	d1	D3	D4	H
SLQ-32	32	140	250	186	154	344	G3/8"	-	-	145
SLQ-40	40	165	265	222	184	410		-	-	180
SLQ-50	50	190	165	-	-	693	G1/2"	330	280	355
SLQ-65	65	200	170	-	-	713		374	300	395
SLQ-80	80	220	202	-	-	830	G3/4"	374	320	500
SLQ-100	100	250	202	-	-	895		442	400	610
SLQ-125	125	260	240	-	-	1200	G1"	755	600	640
SLQ-150	150	300	240	-	-	1200		755	600

型號	H1	L	L1	h	時出油口連接法蘭尺寸
						D1	D2	b	d	n
SLQ-32	440	397	386	20	135	100	78	18	18	4
SLQ-40	515	480	447		145	110	85
SLQ-50	800	1023	-		160	125	100	20
SLQ-65	860	1097	-		180	145	120
SLQ-80	990	1202	-		195	160	135	22		8
SLQ-100	1190	1337	-		215	180	155
SLQ-125	1270	1955	-	30	245	210	185	24
SLQ-150	1530	1955	-		280	240	210		23

六、工作原理

1、本型式過濾器由一六通換向閥及二組過濾裝置組成，置于油泵出口及冷卻器前端，正常工作時，一組過濾裝置啟用，另一組被換向閥封閉備用。 　　 2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤6kgf/cm2可不停機換向。 　　 3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。 　　 4、系統圖

七、使用說明

1、當過濾器的進出口壓力差≥0.5kgf/cm2時，說明過濾裝置中的濾芯已被機械雜質阻塞，應及時清洗或更換濾芯，同時也應清洗筒體。 　　 2、在正常工作時過濾器的進出口壓差應≤0.035MPa。 八、訂貨須知 　　 訂貨時必須注明所需的過濾精度值，不注明的均按0.12mm供貨。
