原理結構 / The Principle Structure

TA11包含一個PT100探頭，PT100阻值會隨溫度變化而變化，TA11內部電路將其值轉化成線性模擬量輸出。

特點 / Characteristic

安裝簡單，多種量程可選，多種規格探頭可選，全不銹鋼外殼，結構緊湊堅固。并可選配現場儀表和柜裝式控制表。

應用 / Application

氣液兩用性，可用于供水系統，液壓、氣動系統，冷卻系統，加熱系統，空調系統，自動化工程等。

技術參數

測試范圍： -200...600℃.

線性度： ＜0.1%

準確度： ±0.2K+0.2%滿量程

分辨率： 0.1K

耐壓： 40bar

溫度影響： 0.1K/10K

響應時間： t50，2.3秒/190,5.4秒

工作電壓： 12...30VDC

空載電流： 4...20mA型：信號電流

0...10V型：8mA　

模擬負載電阻： 4...20mA型：500Ω

0...10V型：5KΩ

電氣保護： 反極，過載保護

傳感器： PT100

環境溫度： -25...80℃

防護等級： IP65

外殼材料： 不銹鋼

觸液部分材料： 不銹鋼1.4571

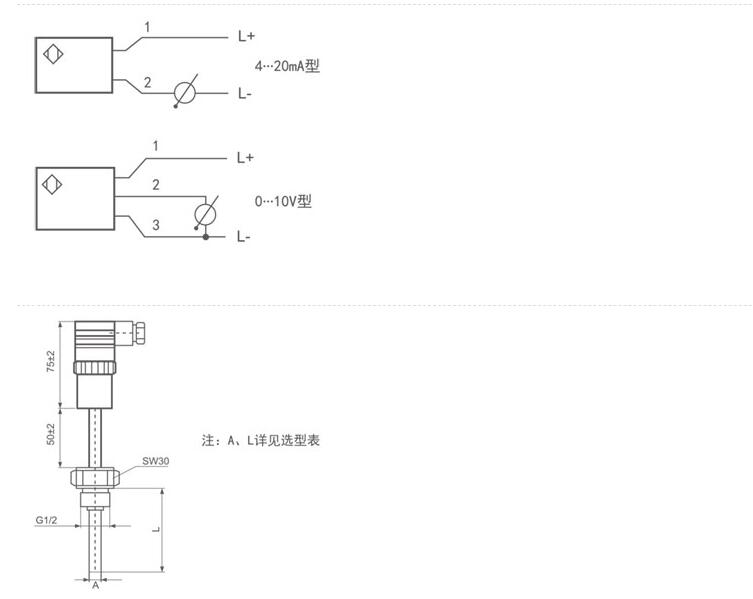

電氣連接： 端子接線
