PF-2022,齊納式安全柵

PF2022系列齊納柵依據齊納二極管特性匹配耗散電阻在電路中起到降壓限流的作用，在安全區與危險區電氣關聯中搭起了橋梁，起到安全保護作用。

 PF2022系列齊納柵嚴格按照GB3836.1和GB3836.4中相關規定，在設計、選材、制造、檢驗各環節嚴把質量關，各項指標均符合標準要求。采用高檔外殼端子接線方便，殼體薄而堅固，內部電路模塊采用阻燃樹脂澆鑄各接線端子間的電氣間隙、爬電距離及材料的相對泄痕指數均符合GB3836.1和GB3836.4中的相關規定，并經國家授權機構的檢驗認證。

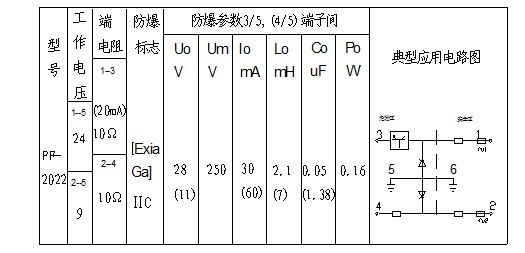

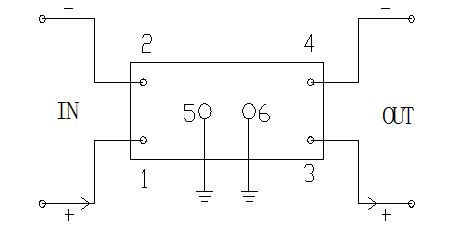

齊納安全柵的基本電路是由保險絲齊納二極管和限流電阻組成的，下圖是一個經典的齊納柵電路。附表1

 防爆標志：[Exia Ga]ⅡC， [Exib Gb]ⅡC,安裝位置：無腐蝕性氣體，無強烈震動的安全安全場所。安裝方式：DIN標準導軌（35mm）安裝或導流條母線安裝；最高允許電壓：250VAC/DC；環境條件：連續使用溫度-10~+45℃；保存溫度-40~+80℃；相濕5~95%RH。

安裝注意事項

1. 安全柵應安裝在無腐蝕性氣體、無強磁場干擾的安全場所，使用的環境溫度為-10~45℃、濕度為10~90%RH、大氣壓力為86~106KPa。
2. 安全柵本安端（藍色端）和非本安端電路的接線導線配在匯線槽中應分開鋪設，各自采用獨立的保護套管。本安側的配線套管內不允許有其它電源線，包括其它本安電路使用的電源線。
3.    通往危險場所的導線應選用藍色的本安導線，導線的軟銅面積必須大于0.5mm2，絕緣強度應大于500V：端子5、6接地電阻不大于4Ω；接地線電阻不大于1Ω。
4.     在對安全柵進行通電調試時，必須注意安全柵的型號、接線方法、線路極性等是否符合設計及產品要求，否則可能對人身及設備造成傷害。
5. 嚴禁用兆歐表測試安全柵端子之間的絕緣強度。若要檢查系統的絕緣強度，應先斷開全部接線，否則可能會引起安全柵內部電路損壞。
6.

   與安全柵相連接的現場儀表，均應為通過國家防爆部門進行防爆試驗并取得防爆合格證的儀表。 如安全柵內部模塊損壞需要更換時，需會同制造廠共同修理，經檢修后方能重新投入運行。

   1.    安全柵的安裝、使用和維護應嚴格遵照GB3836.15-2010《爆炸性氣體環境用電氣設備 第15部分 危險場所電氣安裝（煤礦除外）》的有關規定進行。
