PFEXA-C1,檢測端/熱電偶安全柵

 PFEXA-C1,檢測端/熱電偶安全柵

 技術參數

 防爆標志：［Exia］ⅡC

傳輸精度:±0.2%×F.S

 危險區允許輸入信號：

 熱電偶：K、E、S、B、J、T、R、N

毫  伏：0∽20mV、  0∽75 mV、0∽100 mV 信號類型和量程在訂貨時確定，也可自行編程。

向安全區輸出信號：

直流電流：0∽10 mA、4∽20mA、0∽20mA

直流電壓：0∽5V、1∽5 V、0∽10V信號類型和量程在訂貨時確定，也可自行編程。

  輸出負載能力：

直流：0∽10 mA；≤600Ω；4∽200mA：≤300Ω

 國家防爆電氣產品質量監督檢驗中心認證參數

（10、11間），（14、15間）：Um=250VAC/DC, Uo=6VDC, Io=10mA,

Co=28μF,  Lo=100mH,  Po=15mW

適用范圍：

  熱電偶：K、E、S、B、J、T、R、N及毫伏傳感器。冷端補償精度:±1℃（預熱30分鐘）;通訊（僅在安全區）：RS232或RS485接口，當選用通訊功能時無第二輸出功能。

電源：直流18∽32v

 功耗：1.2W（單路20mA輸出時）1.8W（雙路20mA輸出時）

輸出狀態

  在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態（開路短路反接超量程），在滿量程范圍為內輸出均跟隨輸入信號變化，但最大值不超出輸出量程的12.5%（如4mA∽20mA輸出時，最小輸出可為0mA,最大不超過22mA）。

   用戶可在訂貨時指定或自行通過編程器，將輸入故障狀態（同上）下的輸出設置為某一固定值，或保持輸入故障前的輸出值不變。

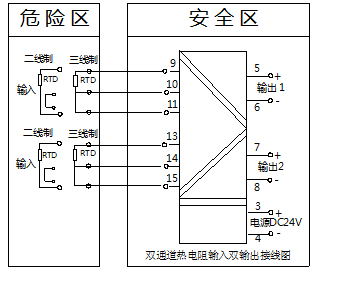

接 線 圖

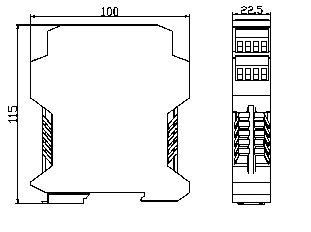

  外型尺寸

寬X高X深（22.5mmX100mmX115mm）

 安裝方法

35mm導軌式安裝，安裝時請注意卡位穩定、牢固,請盡可能垂直安裝，以利于儀表內部熱量散發。

  面板指示

儀表正常工作時，指示燈POWER（綠色）常亮；輸入信號有故障報警時，指示燈ALM閃爍或常亮。

編程及校準

    對本產品編程及校準有兩種方式可供選擇;現場手持式中文編輯器：它可對本儀表進行功能編程及計量校準，大屏幕全中文菜單，功能齊全，操作方便，但價格較高；簡易型編輯器：?jiǎn)涡幸壕Р藛尾僮鳎稍诂F(xiàn)場對儀表進行功能設置，使用及攜帶靈活，價格經濟；

    由于本產品采用數字化結構，并采取了環境溫度自補償，零點自動校準等先進技術，因此可常年保證準確度在規定范圍內，不需要頻繁校準。

    如在現場對智能安全柵編程，則必須將安全柵危險側連線斷開后方可接入編程器操作。

 使用環境

   安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4系列中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。

PFEXA-C1
