PFEXA-C2,熱電阻安全柵

 技術參數

  防爆標志：［Exia］ⅡC

危險區允許輸入信號： 二線制，三線制熱電阻（Pt100,Cu50, Cu100,BA1,BA2等）信號類型和量程在訂貨時確定。

引線電阻≤20Ω/線可向安全區輸出信號：

電流信號：0（4）mA-20 mA；0mA-10mA；

電壓信號：0（1）V-5V;     0V-10V;

負載能力：

電流：0（4）mA-20 mA；≤300Ω；0mA-10mA：≤600Ω

電壓：0（1）V-5V; ≥1MΩ  0V-10V：≥2MΩ

    隔離傳送準確度：±0.2%F·S（25℃±2℃）響應時間為 2s,溫度漂移：<30ppm;介電強度:≥2500ⅤAC (輸入/輸出/電源之間，漏電流1mA，測試時間1min)

  絕緣電阻：≥100MΩ(輸入/輸出/電源之間）,電磁兼容：EMC符合IEC61000----4

 國家防爆電氣產品質量監督檢驗中心認證　參數：Um=250V AC/DC9、11端子間，10、11端子間；13、15端子間，14、15端子間：Uo=5.6V,Io=112mA,Po=160mWIC      Co : 38uF       Lo : 1mH

 電  源:直流18∽32V(典型值24V DC)

 功耗:  直流24V供電   0.6W

輸入故障時輸出狀態

    跟隨方式：在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態（開路短路反接超量程），在滿量程范圍為內輸出均跟隨輸入信號變化，但最大值不超出輸出量程的12.5%（如4mA∽20mA輸出時，最小輸出可為0mA,最大不超過22mA）。

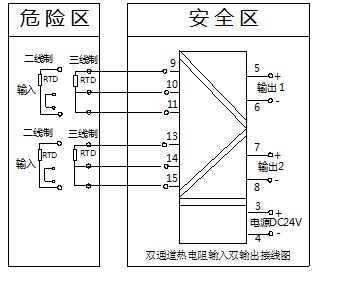

接 線 圖

  外型尺寸

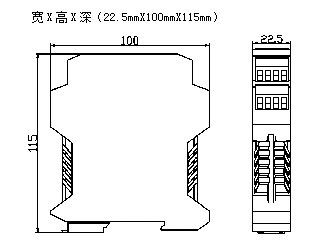

寬X高X深（22.5mmX100mmX115mm）

 面板指示燈

    PWR：綠色電源指示燈，儀表正常工作時常亮；CH1、CH2：輸入信號狀態指示燈(紅色)。輸入信號斷路時，相應通道指示燈閃爍；輸入信號超量程時,相應通道指示燈常亮。

 使用環境

   工作中環境溫度:-20℃~+60℃,工作中允許相對濕度:10%RH~90%RH(40℃),工作中允許大氣壓力:80KPA~106KPA,儲運過程中允許環境溫度:-40℃~+80℃.

 安裝方法

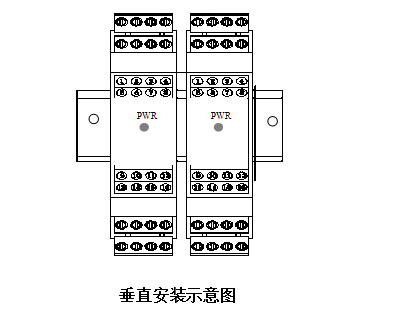

   35mm導軌式安裝，安裝時請注意卡位穩定、牢固。請盡可能垂直安裝，以利于儀表內部熱量散發。

 注意事項

   安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4系列中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。

編程及校準

   對本產品編程及校準有兩種方式可供選擇

   現場手持式中文編輯器：它可對本儀表進行功能編程及計量校準，大屏幕全中文菜單，功能齊全，操作方便，但價格較高；簡易型編輯器：單行液晶菜單操作，可在現場對儀表進行功能設置，使用及攜帶靈活，價格經濟；由于本產品采用數字化結構，并采取了環境溫度自補償，零點自動校準等先進技術，因此可常年保證準確度在規定范圍內，不需要頻繁校準。
