技術參數
防爆標志：［Exia］ⅡC
危險區允許輸入信號：電流信號;輸入阻抗：約50Ω
可向安全區輸出信號：
電流：0（4）mA~20mA； 0mA~10mA
電壓：0（1)V~5V;0V~10V
輸出負載能力：0（4）mA~20mA:≤300Ω; 0mA~10mA:≤600Ω
0（1)V~5V:≥1MΩ; 0V~10V:≥2MΩ
配電輸出電壓：開路電壓≤26V,滿載20MA輸出時電壓≥17.5V
隔離傳輸準確度：±0.2％F.S(25℃±2℃)
響應時間：≤0.5s
介電強度：≥2500V AC(輸入/輸出/電源之間，漏電流1mA,測試時間1min)
絕緣電阻：≥100MΩ(輸入/輸出/電源之間）;電磁兼容：EMC符合IEC61000----4
國家防爆電氣產品質量監督檢驗中心認證 參數：Um=250V AC/DC
10、11端子間，14、15端子間IIC: Uo=5.17V，Io=--,Po:-- Co:1.5uF; 9、11端子間，13、15端子間：IIC: Uo=28V,Io=95mA,Po=660mW, Co:0.05uF,Lo:2.4mH
電 源: 直流18~32V(典型值24V DC)
功耗: 雙路電流源輸入,雙路輸出 0.8W 雙路二/三線制輸入,雙路輸出 1.8W

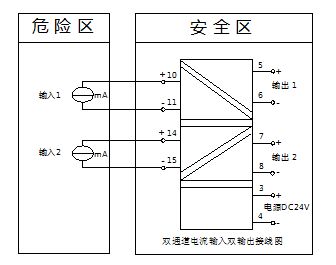

接 線 圖
外型尺寸
寬X高X深（22.5mmX100mmX115mm）
面板指示燈
PWR:綠色電源指示燈,儀表正常工作時常亮;CH1、CH2：輸入信號狀態指示燈(紅色)。輸入信號斷路時，相應通道指示燈閃爍；輸入信號超量程時，相應通道指示燈常亮。

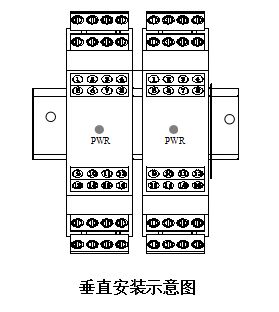

安裝方法
35mm導軌式安裝，安裝時請注意卡位穩定、牢固。請盡可能垂直安裝，以利于儀表內部熱量散發。
注意事項
安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4系列中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。
編程及校準
對本產品編程及校準有兩種方式可供選擇：現場手持式中文編程器：它可對本儀表進行功能編程及計量校準，大屏幕全中文菜單，功能齊全，操作方便，但價格較高；簡易型編程器：單行液晶菜單操作，可在現場對儀表進行功能設置，使用及攜帶靈活，價格經濟；
由于本產品采用數字化結構，并采取了環境溫度自補償、零點自動校準等先進技術，因此可長年保證準確度在規定范圍內，不需頻繁校準。如在現場對智能安全柵編程，則必須將安全柵危險側連線斷開后方可接入編程器操作。
|
|
|
|
|
|
|
|
