PFEXA-C6,頻率安全柵

 技術參數

 防爆標志：［Exia］ⅡC

危險區允許輸入信號：  頻率信號, 輸入頻率開關信號觸發點：低電平：0V-1V;高電平：4V-30V,輸入頻率范圍: ≤50kHz向安全區輸出信號集電極輸出發射極輸出邏輯電平輸出.

集電極輸出,高電平：Vcc(≤30V) ,低電平：≤2V,驅動電流：≤10mA,發射極輸出:高電平：Vcc-2V,低電平：≤0.5V,驅動電流：≤10mA, 邏輯電平輸出：12V系統PLC,DCS:高電平9V≤VH≤12V,低電平VL≤2V,負載電阻, 12V系統PLC,DCS: ≥1kΩ,配電電壓：12V DC.

 配電電流：12V配電電壓，20mA時配電電壓≥9V,響應時間：5us,國家防爆電氣產品質量監督檢驗中心(CQST)認證參數：Um=250V AC/DC,9、11端子間:Uo=14.3V  Io=60mA Po=210mW  ,Co=0.5uF

Lo=7mH   10、11端子間Uo=14.3V  Io=4.8mA   Po=17.2mW

Co=0.5uF   Lo=100mH      電  源:直流18~32V(典型值24V DC); 功耗:  單路輸出  兩路輸出 24V DC 0.8W 1.0W

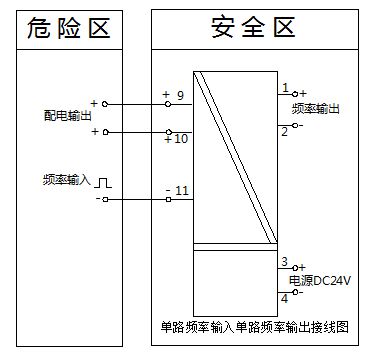

接線圖

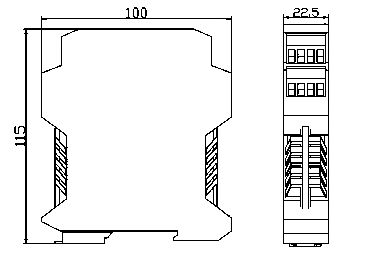

  外型尺寸

寬X高X深（100mmX115mmX22.5mm）

 面板指示燈

 PWR:綠色電源指示燈，儀表正常工作時常亮；

 使用環境

 工作中環境溫度:-20℃~+60℃

  工作中允許相對濕度:10%RH~90%RH(40℃)，工作中允許大氣壓力:80KPA~106KPA；儲運過程中允許環境溫度:-40℃~+80℃。

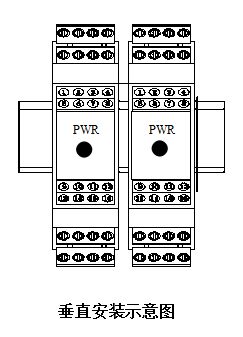

 安裝方法

 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。 請盡可能垂直安裝，以利于儀表內部熱量散發。

 注意事項

   安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4系列中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。
