PFEXB-C3,電流輸出安全柵

 技術參數

 防爆標志：［Exia Ga］ⅡC,安全區允許輸入信號： 電流信號,可向危險區輸出信號：4mA-20mA; 輸出負載能力：≤500Ω；若需更大負載能力請訂制. 輸出紋波＜1mV隔離傳輸準確度:±0.2%F·S(25℃±2℃)響應時間：≤0.2ms.穩定時間.≤2ms 介電強度：≥2500V AC （輸入/輸出/電源之間，漏電流1mA,測試時間1min）絕緣電阻：≥100MΩ(輸入/輸出/電源之間）,電磁兼容：EMC符合IEC61000----4, 國家防爆電氣產品質量監督檢驗中心(CQST)認證參數：Um=250V AC/DC  9、10端子間，11、12端子間

IIC :Uo=28V  Io=95mA  Po=660mW   Co=0.05uF Lo= 2.4mH

電  源:直流18~32V(典型值24V DC)功耗: 0.6W/1.4w.

接線圖

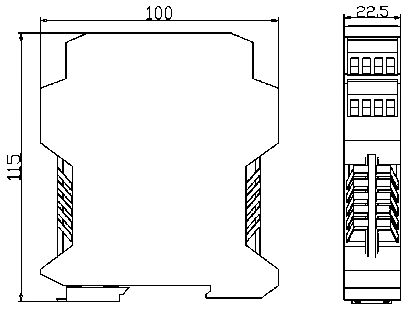

  外型尺寸

寬X高X深（22.5mmX100mmX115mm）

 面板指示燈

PWR:綠色電源指示燈，儀表正常工作時常亮；

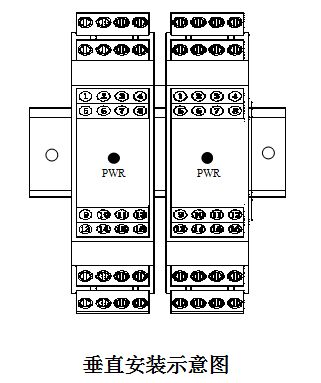

 安裝方法

 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。 請盡可能垂直安裝，以利于儀表內部熱量散發。

 使用環境

   安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4系列中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。周圍環境溫度：-10～﹢50℃空氣相對濕度：＜90%RH（不結露），工作振動頻率＜25Hz，振幅＜0.1mm（全振幅），外磁場＜400A/m（約5Oe）。

    周圍空氣中不含有對鉻、鎳鍍層、有色金屬及其合金起腐蝕作用的介質，以及易燃易爆的物質。與安全柵相連接的現場儀表均應符合有關標準的規定。環境大氣壓：86kPa～110kPa

 安全事項

1、安全柵本安端(藍色)和非本安端電路的接線導線配在匯線槽中應分開鋪設，各自采用獨立的保護套管。本安側的配線套管內不允許有其它電源線，包括其它本安電路使用的電源線。

2、通往危險場所的導線應選用藍色的本安導線，導線的軟銅面積必須大于0.5mm2，絕緣強度應大于500V：接地線電阻不大于1Ω。

3、在對安全柵進行通電調試時，必須注意安全柵的型號、接線方法、線路極性等是否符合設計及產品要求，否則可能對人身及設備造成傷害。

4、嚴禁用兆歐表測試安全柵端子之間的絕緣強度。若要檢查系統的絕緣強度，應先斷開全部接線，否則可能會引起安全柵內部電路損壞。

5、與安全柵相連接的現場儀表，均應為通過國家防爆部門進行防爆試驗并取得防爆合格證的儀表。

6、如安全柵內部模塊損壞需要更換時，需會同制造廠共同修理，經檢修后方能重新投入運行。

7、安全柵的安裝、使用和維護應嚴格遵照GB3836.15-2010《爆炸性氣體環境用電氣設備 第15部分 危險場所電氣安裝（煤礦除外）》的有關規定進行。
