PFCOM3-EX RS485輸出隔離式安全柵

技術參數：

通道數：一入一出;供電電源：18VDC~32VDC;輸入信號類型：RS-485;輸出信號類型：RS-232;配電輸出電壓：開路電壓≤26V，滿載50mA，輸出時電壓≥17.5V  (12V及其它配電訂貨時請說明);傳輸特性傳輸延時：≤10μs;信號傳輸率：300bps~115.2kbps;通信距離：1200m（RS-485端）20m（RS-232端）

面板指示燈：

PWR：電源指示燈（綠色），工作時常亮。 TX:數據從危險區向安全區傳輸.

   RX:數據從安全區向危險區傳輸.

EMC符合IEC61000-4;電氣隔離特性,介電強度：≥2500VAC（輸入/輸出/電源之間，漏電流1mA，測試時間1min）;絕緣電阻：≥100MΩ（輸入/輸出/電源之間);產品符合IEC61000-4-5，ITU-T K20/K21及國標GB9043均有關于雷擊浪涌抗擾度測試標準。其通信線路的最高測試標準為10/700us,4KV。

工作中環境溫度：-20℃~+60℃;工作中允許相對濕度：10%RH~90%RH（40℃）;工作中允許大氣壓力：80kPa~106kPa

認證參數:9、10端子間

  Um=250V AC/DC      Uo=6.6V               Io=11.2mA           Po=18.5mW              氣體組別  ⅡC:Co=15μF       Lo=45mH

13、14端子間

Um=250V AC/DC    Uo=28VIo=93mA           Po=651mW                                             氣體組別ⅡC:Co=0.05μF       Lo=2.4mH        功耗：1.5W

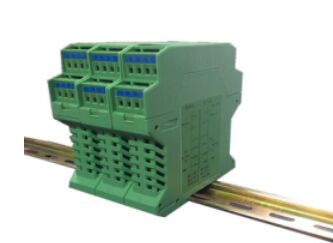

產品結構圖：

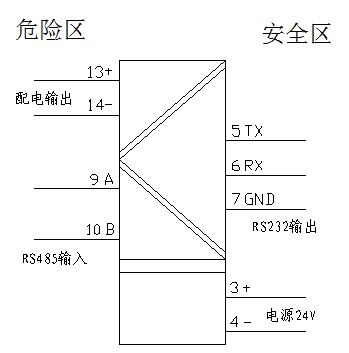

接線圖

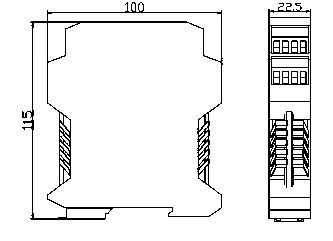

  外型尺寸

寬X高X深（100mmX115mmX22.5mm）

 面板指示燈

     PWR:綠色電源指示燈,儀表正常工作時常亮; RX、TX：信號狀態指示燈(紅色)。輸入輸出信號時，相應通道指示燈閃爍。

 安裝方法

    35mm導軌式安裝，安裝時請注意卡位穩定、牢固。□  請盡可能垂直安裝，以利于儀表內部熱量散發。

 使用環境

   安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4系列中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。

   周圍環境溫度：-10～﹢50℃；空氣相對濕度：＜90%RH（不結露）；工作振動頻率＜25Hz，振幅＜0.1mm（全振幅）外磁場＜400A/m（約5Oe）；周圍空氣中不含有對鉻、鎳鍍層、有色金屬及其合金起腐蝕作用的介質，以及易燃易爆的物質。與安全柵相連接的現場儀表均應符合有關標準的規定。環境大氣壓：86kPa～110kPa

 安全事項。

1、安全柵本安端(藍色)和非本安端電路的接線導線配在匯線槽中應分開鋪設，各自采用獨立的保護套管。本安側的配線套管內不允許有其它電源線，包括其它本安電路使用的電源線。

2、通往危險場所的導線應選用藍色的本安導線，導線的軟銅面積必須大于0.5mm2，絕緣強度應大于500V：接地線電阻不大于1Ω。

3、在對安全柵進行通電調試時，必須注意安全柵的型號、接線方法、線路極性等是否符合設計及產品要求，否則可能對人身及設備造成傷害。

4、嚴禁用兆歐表測試安全柵端子之間的絕緣強度。若要檢查系統的絕緣強度，應先斷開全部接線，否則可能會引起安全柵內部電路損壞。

5、與安全柵相連接的現場儀表，均應為通過國家防爆部門進行防爆試驗并取得防爆合格證的儀表。

6、如安全柵內部模塊損壞需要更換時，需會同制造廠共同修理，經檢修后方能重新投入運行。

7、安全柵的安裝、使用和維護應嚴格遵照GB3836.15-2010《爆炸性氣體環境用電氣設備 第15部分 危險場所電氣安裝（煤礦除外）》的有關規定進行。
