KN5018開關量輸入、繼電器輸出式隔離柵，接收來自危險區的開關或接近開關輸入，通過安全柵隔離傳送到安全側繼電器輸出。

主要技術參數

通路數

雙通路，完全浮空

開關，接近開關所處場合

0區、1區、2區

ⅡA、ⅡB、ⅡC、T4－T6危險區

危險區輸入

輸入：開關、接近開關

配電電壓≈8V（開路時）；短路電流≈8mA

安全區輸出

二個繼電器各帶轉換觸點

繼電器特征

單刀雙擲繼電器

響應時間：吸合<4ms，釋放<3ms

觸點功率：250Vac/2A或40Vdc/2A，電阻負載

輸入/輸出特征

輸入電流>2.1mA，輸出不激勵

輸入電流<1.2mA，輸出激勵

發光二極管顯示

綠色：電源指示

黃色：通路狀態（輸出被激勵時亮）

紅色：LFD指示（檢測到線路故障時亮）

電源及功耗

20－35Vdc；24V，75mA

防爆認證

防爆標志

[Exia]ⅡC

防爆合格證

GYB081435

認證機構

國家級儀器儀表防爆安全監督檢驗站（NEPSI）

安全參數：端子（9、10間），（11、12間）

Uo=10.5V，Io=14mA，Um=250V

ⅡC：Co=2.4μF，Lo=165mH

ⅡB：Co=7.2μF，Lo=840mH

ⅡA：Co=19.2μF，Lo=1320mH

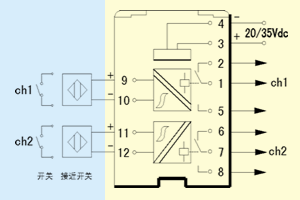

系統組成圖
