KN5046變送器/電流源輸入式隔離柵
KN5046二/三線制變送器/電流源輸入式檢測端隔離柵，給危險區的變送器提供隔離電源，變送器產生的4－20mA電流信號（也可以是電流源信號）從危險側傳送到安全側，去驅動安全區負載。
主要技術參數
- 通路數
- 單通路，完全浮空
- 變送器所處場合
- 0區、1區、2區
- ⅡA、ⅡB、ⅡC、T4－T6危險區
- 安全區輸出
- 信號范圍：4－20mA或（1－5V）
- 負載電阻≤550Ω（電流輸出）；≥10KΩ（電壓輸出）
- 危險區輸入
- 信號范圍：4－20mA
- 配電電壓：20mA時>15.5V
- 轉換精度
- 0.1%
- 溫度漂移（-10℃－+50℃）
- <0.1μA/℃
- 發光二極管顯示
- 綠色：電源指示
- 電源及功耗
- 20－35Vdc；24V，80mA
防爆認證
防爆標志
- [Exia]ⅡC
- 安全參數：端子（9、10、11間）
- Uo=28V，Io=93mA，Um=250V
- ⅡC：Co=0.083μF，Lo=4.2mH
- ⅡB：Co=0.366μF，Lo=12.6mH
- ⅡA：Co=1.016μF，Lo=33.6mH

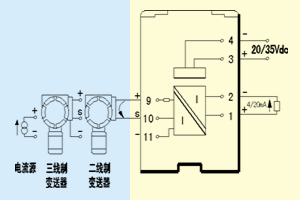

系統組成圖
直流獨立供電、回路供電；
通道數
單路、雙路、一進二出；
功能
信號隔離傳輸、變送轉換、分配、報警設定；
匹配信號開關及本安儀表
開關/接近開關輸入；驅動本安閥門、指示燈的本安電源輸出；
二線制/三線制變送器輸入（包括HART）；電流、電壓信號輸入/輸出；
頻率量/熱電偶/熱電阻輸入；通信信號輸入/輸出；火焰探測器輸入。
安全隔離
安全側與危險側隔離電壓250V,ac
絕緣強度
250V,ac；1min（本安端與非本安端）
環境溫度
連續使用：-10℃ ~ +50℃；貯存：-40℃ ~ +80℃
相對濕度
10%–90%RH
大氣壓
80–110Kpa
KN5000系列隔離式安全柵采用統一的外形和安裝尺寸，外殼由防爆耐弧塑料壓制成型，端子有明顯的接線序號，外型薄，色綠。
外形尺寸
寬×高×厚
99mm×114.5mm×22.5mm
重量
140g
