KN5047模擬量輸出式隔離柵
KN5047模擬量輸出式隔離柵，給危險區的二線制4－20mA變送器提供一個完全浮空的直流電源，同時將變送器產生的4－20mA電流信號隔離傳輸?shù)桨踩珎?cè)，去驅動安全區負載，同時進行HART數字信號雙向通訊，主要適用于回路供電的DCS/PLC等系統，可方便代替齊納式安全柵。
主要技術參數
- 通路數
- 單通路，完全浮空
- 現場設備所處場合
- 1區、2區
- ⅡA、ⅡB、ⅡC、T4－T6危險區
- 安全區輸出
- 信號范圍：4－20mA，HART數字信號
- 安全區HART通訊負載電阻≥250Ω
- 危險區輸入
- 配電電壓≥14.5V
- （24V供電，負載電阻250Ω，輸出電流20mA時）
- 轉換精度
- 0.3%
- 溫度漂移（-10℃－+50℃）
- <0.1μA/℃
- 電源
- 20－35Vdc
防爆認證
防爆標志
- [Exia]ⅡC
- 安全參數：端子（9、10間）
- Uo=23.1V，Io=29mA，Um=250V
- ⅡC：Co=0.55μF，Lo=0.45mH
- ⅡB：Co=1.65μF，Lo=1.3mH
- ⅡA：Co=3.3μF，Lo=2.8mH

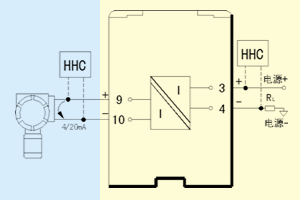

系統組成圖
供電
直流獨立供電、回路供電；
通道數
單路、雙路、一進二出；
功能
信號隔離傳輸、變送轉換、分配、報警設定；
匹配信號開關及本安儀表
開關/接近開關輸入；驅動本安閥門、指示燈的本安電源輸出；
二線制/三線制變送器輸入（包括HART）；電流、電壓信號輸入/輸出；
頻率量/熱電偶/熱電阻輸入；通信信號輸入/輸出；火焰探測器輸入。
安全隔離
安全側與危險側隔離電壓250V,ac
絕緣強度
250V,ac；1min（本安端與非本安端）
環境溫度
連續使用：-10℃ ~ +50℃；貯存：-40℃ ~ +80℃
相對濕度
10%–90%RH
大氣壓：80–110Kpa
KN5000系列隔離式安全柵采用統一的外形和安裝尺寸，外殼由防爆耐弧塑料壓制成型，端子有明顯的接線序號，外型薄，色綠。
外形尺寸
寬×高×厚：99mm×114.5mm×22.5m
重量：140g
