KN5081毫伏信號式隔離柵
KN5081毫伏信號式隔離柵，接收來自危險區熱電偶等低電平mV信號，1：1隔離并傳送給安全區的接收儀表，適用于帶外部冷端補償?shù)臒犭娕肌?/span>
主要技術參數
- 通路數
- 單通路，完全浮空
- 信號源所處場合
- 0區、1區、2區
- ⅡA、ⅡB、ⅡC、T4－T6危險區
- 危險區輸入
- 輸入信號：-5－60mV
- 輸入阻抗：>20MΩ
- 安全區輸出
- 輸入信號：-5－60mV（同輸入1：1）
- 輸入阻抗：>10Ω
- 轉換精度
- 0.1%
- 溫度漂移（-10℃－+50℃）
- <0.001μA/℃
- 發光二極管顯示
- 綠色：電源指示
- 電源及功耗
- 20－35Vdc；24V，35mA
防爆認證
防爆標志
- [Exia]ⅡC
- 防爆合格證
- GYB081445
- 認證機構
- 國家級儀器儀表防爆安全監督檢驗站（NEPSI）
- 安全參數：端子（9、10間）
- Uo=8.5V，Io=4mA，Um=250V
- ⅡC：Co=6.5μF，Lo=500mH
- ⅡB：Co=19.5μF，Lo=1500mH
- ⅡA：Co=52μF，Lo=4000mH

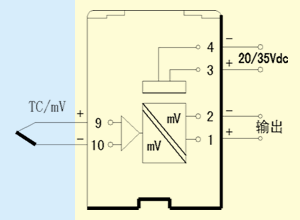

系統組成圖
供電
直流獨立供電、回路供電；
通道數
單路、雙路、一進二出；
功能
信號隔離傳輸、變送轉換、分配、報警設定；
匹配信號開關及本安儀表
開關/接近開關輸入；驅動本安閥門、指示燈的本安電源輸出；
二線制/三線制變送器輸入（包括HART）；電流、電壓信號輸入/輸出；
頻率量/熱電偶/熱電阻輸入；通信信號輸入/輸出；火焰探測器輸入。
安全隔離
安全側與危險側隔離電壓250V,ac
絕緣強度
250V,ac；1min（本安端與非本安端）
環境溫度
連續使用：-10℃ ~ +50℃；貯存：-40℃ ~ +80℃
相對濕度
10%–90%RH
大氣壓：80–110Kpa
KN5000系列隔離式安全柵采用統一的外形和安裝尺寸，外殼由防爆耐弧塑料壓制成型，端子有明顯的接線序號，外型薄，色綠。
外形尺寸
寬×高×厚：99mm×114.5mm×22.5m
重量：140g
