KN5046LB變送器/電流源輸入式電涌保護型隔離柵

KN5046LB二/三線制變送器、電流源輸入式檢測端電涌保護型隔離柵，給危險區的變送器提供隔離電源，變送器產生的4－20mA電流信號（也可以是電流源信號）從危險側隔離傳送到安全側，去驅動安全區負載。

信號）從危險側隔離傳送到安全側，去驅動安全區負載。

主要技術參數

通路數

單通路，完全浮空

變送器所處場合

0區、1區、2區

ⅡA、ⅡB、ⅡC、T4－T6危險區

安全區輸出

信號范圍：4－20mA或（1－5V）

負載電阻≤550Ω（電流輸出）；≥10KΩ（電壓輸出）

危險區輸入

信號范圍：4－20mA

配電電壓：20mA時>15.5V

轉換精度

0.1%

溫度漂移（-10℃－+50℃）

<0.1μA/℃

發光二極管顯示

綠色：電源指示

電源及功耗

20－35Vdc；24V，80mA

防爆認證

防爆標志

[Exia]ⅡC

安全參數：端子（9、10間）

Uo=28V，Io=93mA，Um=250V

ⅡC：Co=0.083μF，Lo=4.2mH

ⅡB：Co=0.366μF，Lo=12.6mH

ⅡA：Co=1.016μF，Lo=33.6mH

電涌保護特征

標稱工作電壓	UN	24Vdc
最大持續工作電壓	Uc	32Vdc
標稱電流（負載電流）	IN	400mA
標稱放電電流（8/20μS）	In	5KA
最大放電電流（8/20μS）	Imax	10KV
限制電壓（In時）	Up	≤60V

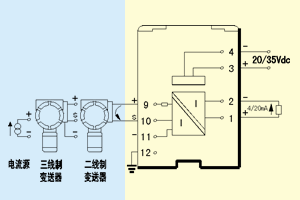

系統組成圖

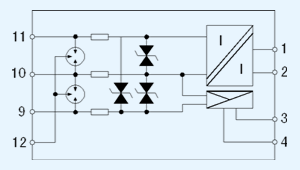

功能原理圖

標稱電流（負載電流）
400mA
標稱放電電流（8/20μs）
5KA
最大放電電流（8/20μs）
10KA
響應時間
≤1ns
抗電涌能力
10KA（1.2/50μs）
安全隔離
安全側與危險側隔離電壓250V,ac
絕緣強度
250V,ac；1min（本安端與非本安端）
環境溫度
連續使用：-10℃ ~ +50℃；貯存：-40℃ ~ +80℃
相對濕度
10%–90%RH
大氣壓
80–110Kpa
KN5000LB系列電涌保護型隔離柵采用統一的外形和安裝尺寸，外殼由防爆耐弧塑料壓制成型，端子有明顯的接線序號，外型薄，色綠。
外形尺寸
寬×高×厚:99mm×114.5mm×22.5mm
重量:140g
