KN9702模擬量輸入式齊納柵
KN9702模擬量輸入式齊納柵，帶智能通訊功能，用作模擬量輸入時，在安全區回路中直接與DCS卡件相連，將卡件提供的直流配電輸送給危險區的二線制4－20mA變送器，并接收來自變送器的4－20mA電流信號，通過兩根DCS卡件的連線，將此4－20mA電流信號送至該卡件。
主要技術參數
- 極性
- 正極性
- 工作電壓
- 24 Vdc
- 變送器所處場合
- 1區、2區
- ⅡA、ⅡB、ⅡC、T4－T6危險區
- 危險區輸入
- 信號范圍：4－20mA
- 配電電壓：>14V
- （信號電流為20mA，DCS卡件輸入阻抗為250Ω時）
- 安全區輸出
- 信號范圍：4－20mA或（1－5V）
- 負載電阻：0－250Ω
- （用戶可選擇電流或電壓輸出）
- 傳輸精度
- 0.1%
- 溫度漂移（-10－+50℃）
- <0.1μA/℃
防爆認證
防爆標志
- [Exia]ⅡC
- 防爆合格證
- GYB06107
- 認證機構
- 國家級儀器儀表防爆安全監督檢驗站（NEPSI）
- 安全參數：端子（3、4間）
- Uo=25.2V，Io=25mA，Um=250V
- ⅡC：Co=0.02μF，Lo=0.5mH
- ⅡB：Co=0.06μF，Lo=1.5mH
- ⅡA：Co=0.16μF，Lo=4.0mH

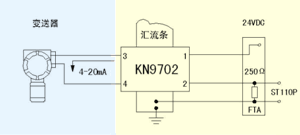

系統組成圖
端子功能
| 安全區端子 | 功能 | 危險區端子 | 功能 |
|---|---|---|---|
| 1 | 輸入+V | 3 | 變送器+V |
| 2 | 模擬量輸出+V | 4 | 變送器-V |
供電
交、直流回路供電
功能
信號傳輸
匹配信號開關及本安儀表
開關/接近開關輸入；
驅動本安閥門、指示燈的本安電源輸出；
二線制/三線制變送器輸入（包括HART）；
電流、電壓信號輸入/輸出；
頻率量/熱電偶/熱電阻輸入。
基本精度
0.1級
漏電流
在工作電壓Uwkg下，漏電流<10μA
環境溫度
連續使用：-10℃ ~ +50℃；貯存：-40℃ ~ +80℃
相對濕度
10%–90%RH
大氣壓
80–110Kpa
KN9000系列齊納式安全柵采用統一的外形尺寸，外殼由阻燃防弧塑料壓制成形，整個安全柵電路封裝于外殼內，并以阻燃環氧樹脂澆封，以防止自身元件的非正常接觸和隔絕外界混觸的可能性。
外形尺寸
寬×高×厚
94mm×62mm×14.2mm
重量
140g
