KN9711P開關量輸出式齊納柵
供電
交、直流回路供電
功能
信號傳輸
匹配信號開關及本安儀表
開關/接近開關輸入；
驅動本安閥門、指示燈的本安電源輸出；
二線制/三線制變送器輸入（包括HART）；
電流、電壓信號輸入/輸出；
頻率量/熱電偶/熱電阻輸入。
基本精度
0.1級
漏電流
在工作電壓Uwkg下，漏電流<10μA
環境溫度
連續使用：-10℃ ~ +50℃；貯存：-40℃ ~ +80℃
相對濕度
10%–90%RH
大氣壓
80–110Kpa
KN9000系列齊納式安全柵采用統一的外形尺寸，外殼由阻燃防弧塑料壓制成形，整個安全柵電路封裝于外殼內，并以阻燃環氧樹脂澆封，以防止自身元件的非正常接觸和隔絕外界混觸的可能性。
外形尺寸
寬×高×厚
94mm×62mm×14.2mm
重量
140g
KN9711P開關量輸出式齊納柵，適用于ⅡB危險區為單控電磁閥場合，由于內阻較小（175Ω），因此適用于大功率電磁閥等；在安全區回路中直接與DCS卡件相連，將卡件提供的直流配電經自穩壓后，輸送給危險區的負載，控制開關接在電源負端。
主要技術參數
- 極性
- 正極性
- 工作電壓
- 20－25 Vdc
- 負載所處場合
- 0區、1區、2區
- ⅡA、ⅡB、ⅡC、T4－T6危險區
- 危險區輸出
- 電流35mA時，輸出電壓≥12V
- 安全區輸入
- 輸入開關閉合時，向危險區設備供電
- 輸入開關閉合時，不向危險區設備供電
防爆認證
- 防爆標志
- [Exia]ⅡB
- 安全參數：端子（3、4間）
- Uo=28V，Io=171mA，Um=250V
- ⅡC：Co=1.65μF，Lo=3.0mH
- ⅡB：Co=4.95μF，Lo=9.0mH
- ⅡA：Co=13.2μF，Lo=24.0mH

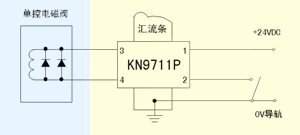

系統組成圖
端子功能
| 安全區端子 | 功能 | 危險區端子 | 功能 |
|---|---|---|---|
| 1 | 電源輸入+V | 3 | 電磁閥+V |
| 2 | 電源輸入-V | 4 | 電磁閥-V |
