KN9704C脈沖量輸入式齊納柵
供電
交、直流回路供電
功能
信號傳輸
匹配信號開關及本安儀表
開關/接近開關輸入；
驅動本安閥門、指示燈的本安電源輸出；
二線制/三線制變送器輸入（包括HART）；
電流、電壓信號輸入/輸出；
頻率量/熱電偶/熱電阻輸入。
基本精度
0.1級
漏電流
在工作電壓Uwkg下，漏電流<10μA
環境溫度
連續使用：-10℃ ~ +50℃；貯存：-40℃ ~ +80℃
相對濕度
10%–90%RH
大氣壓
80–110Kpa
KN9000系列齊納式安全柵采用統一的外形尺寸，外殼由阻燃防弧塑料壓制成形，整個安全柵電路封裝于外殼內，并以阻燃環氧樹脂澆封，以防止自身元件的非正常接觸和隔絕外界混觸的可能性。
外形尺寸
寬×高×厚
94mm×62mm×14.2mm
重量
140g
KN9704C脈沖量輸入式齊納柵，可接收來自危險區脈沖流量計、光電開關、電磁閥脈沖傳感器、渦輪、腰輪、齒輪、渦桿等脈沖量變送器產生的脈沖量信號，在安全區回路中，安全柵直接與脈沖量接收設備相連。
主要技術參數
- 極性
- 無極性
- 工作電壓
- 12 Vdc
- 傳感器所處場合
- 0區、1區、2區
- ⅡA、ⅡB、ⅡC、T4－T6危險區
- 信號形式
- 脈沖量信號
- 傳輸精度
- 0.1%
- 溫度漂移（-10－+50℃）
- <0.01%/℃
防爆認證
- 防爆標志
- [Exia]ⅡC
- 安全參數：端子（3、4間）
- Uo=15V，Io=150mA，Um=250V
- ⅡC：Co=0.58μF，Lo=1.65mH
- ⅡB：Co=1.74μF，Lo=4.95mH
- ⅡA：Co=4.64μF，Lo=13.2mH

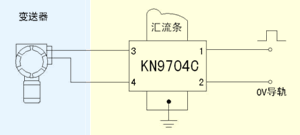

系統組成圖
端子功能
| 安全區端子 | 功能 | 危險區端子 | 功能 |
|---|---|---|---|
| 1 | 輸出+V | 3 | 傳感器輸入+V |
| 2 | 輸出+V | 4 | 傳感器輸入-V |
交、直流回路供電
功能
信號傳輸
匹配信號開關及本安儀表
開關/接近開關輸入；
驅動本安閥門、指示燈的本安電源輸出；
二線制/三線制變送器輸入（包括HART）；
電流、電壓信號輸入/輸出；
頻率量/熱電偶/熱電阻輸入。
基本精度
0.1級
漏電流
在工作電壓Uwkg下，漏電流<10μA
環境溫度
連續使用：-10℃ ~ +50℃；貯存：-40℃ ~ +80℃
相對濕度
10%–90%RH
大氣壓
80–110Kpa
KN9000系列齊納式安全柵采用統一的外形尺寸，外殼由阻燃防弧塑料壓制成形，整個安全柵電路封裝于外殼內，并以阻燃環氧樹脂澆封，以防止自身元件的非正常接觸和隔絕外界混觸的可能性。
外形尺寸
寬×高×厚
94mm×62mm×14.2mm
重量
140g
