WJ8078-Ex,操作端隔離柵

主要技術參數

●通道數：單通道
●供電電壓：20～30V，d.c.
●功耗：約1.5mW（24V供電，20mA信號輸出）
●危險側：
      輸入電流：4～20mA 、HART數字信號
      負載電阻RL：≤800Ω
      HART通信時，負載電阻RL：≥250℃
●安全側：
      輸出電流：4～20mA

●傳輸精度（20℃）：
      0.4%FS
●溫度漂移：（-20～+60℃）
      0.1%FS/10℃
●絕緣強度（本安端與非本安端）：
      2500V，a.c.;1min
●電磁兼容性:
      符合GB/T18268工業設備應用要求（等同IEC61326-1）
●使用環境溫度：
      -20～60℃　　
●防爆認證　
      國家級儀器儀表防爆安全監督檢驗站（NEPSI）認證
●防爆標志：[Exib]ⅡC
●認證參數（9、10端子間）：
      Uo=28.1V. Io=93mA, Po=651W.Um=250V r.m.s.

      ⅡC： Co=0.083μF，  Lo=4.2mH
      ⅡB： Co=0.366μF，  Lo=12.6mH
      ⅡA： Co=1.016μF，  Lo=33.6mH
●連接的現場設備及所處區域:
      二線制閥門定位器、電氣轉換器
      0區、1區、2區，ⅡA、 ⅡB、 ⅡC,T4～T6危險區

●外形尺寸（深x高x寬）：114mm X 99.0mm X 22.5mm

 接線圖：

接線端子說明：

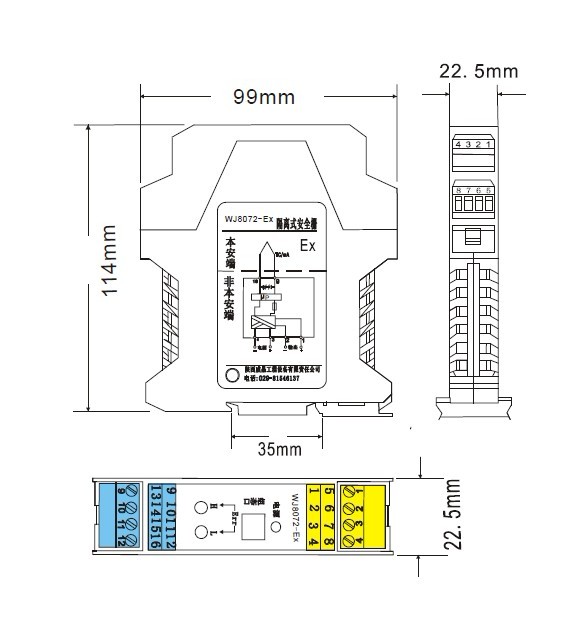

外形尺寸圖：
