WJ8081-Ex,隔離式安全柵

主要技術參數

●通道數：單通道
●供電電壓：20～30V，d.c.
●功耗：約1.6W（24V供電，20mA輸出時）
●危險側：
      輸出信號：見下表
      電流輸出負載電阻RL：≤680Ω
      電壓輸出負載電阻RL：≤10KΩ
      （用戶訂貨時指定輸入、輸出信號）
●安全側：
      輸入信號：見下表
      輸入阻抗：≥300KΩ
●傳輸精度（20℃，4-20mA）：
      0.1%FS
●溫度漂移：（-20～+60℃）
      0.05%FS/10℃
●絕緣強度（本安端與非本安端）：
      2500V，a.c.;1min
●電磁兼容性:
      符合GB/T18268工業設備應用要求（等同IEC61326-1）
●使用環境溫度：
      -20～60℃　
●防爆認證
      國家級儀器儀表防爆安全監督檢驗站（NEPSI）認證
●防爆標志：[Exib]ⅡC
●認證參數（9、10端子間）：
      Uo=28V. Io=93mA, Po=651mW.Um=250V r.m.s.
      ⅡC： Co=0.083μF，  Lo=4.25mH
      ⅡB： Co=0.366μF，  Lo=12.6mH
      ⅡA： Co=1.016μF，  Lo=33.6mH
●連接的現場設備及所處區域:
      二線制閥門定位器、電氣轉換器等
      0區、1區、2區，ⅡA、 ⅡB、 ⅡC,T4～T6危險區

●外形尺寸（深x高x寬）：114mm X 99.0mm X 22.5mm

 接線圖：

接線端子說明：

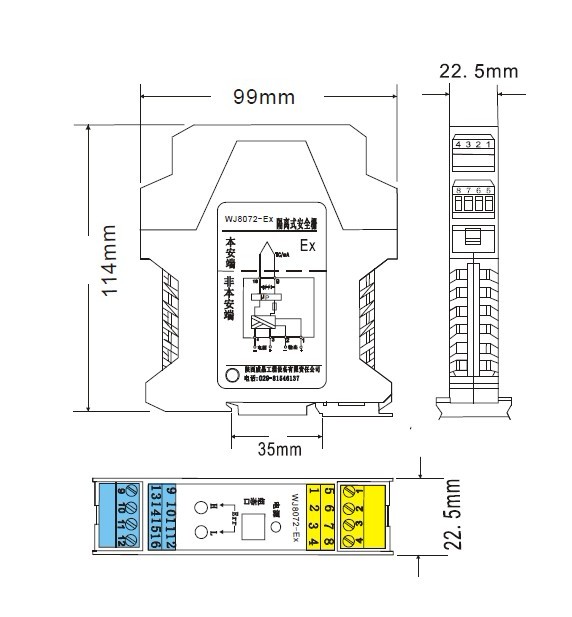

外形尺寸圖：
