WJ8098-Ex,隔離式安全柵

主要技術參數

●電源：20～30V，d.c.
●功耗：約1.9W
●危險側：
      輸入信號：4-20Ma
      配電：開路電壓：≤26V
      20mA時電壓：≥16V
●安全側：
      電流輸出：4～20mA
      負載電阻RL≤800Ω
      電壓輸出：1-5V
      負載電阻RL≥10KΩ
      （用戶可在訂貨時選擇電壓或電流輸出）
●安全區繼電器輸出：
      響應時間：≤M20ms
      驅動能力:125V a.c.,0.5A或24V d.C.，1A
      負載類型:電阻性負載
●傳輸精度（20℃，4～20 mA）：
       0.1%FS
●溫度漂移：（-20～+60℃）
      0.05%FS/10℃
●絕緣強度（本安端與非本安端）：
      2500V，a.c.;1min
●電磁兼容性:
      符合GB/T18268工業設備應用要求（等同IEC61326-1）
●使用環境溫度：
      -20～60℃　
●防爆認證:
      國家級儀器儀表防爆安全監督檢驗站（NEPSI）認證
●防爆標志：[Exia]ⅡC
●認證參數（9、10、11端子間）：
      Uo=28V. Io=93mA, Po=651mW.Um=250V r.m.s.
      ⅡC： Co=0.083 μF，  Lo=4.2mH
      ⅡB： Co=0.366 μF，  Lo=12.6mH

      ⅡA： Co=1.016 μF，  Lo=33.6mH
●連接的現場設備及所處區域:
      二線制或三線制變送器、4～20mA電流源
     0區.1區.2區，ⅡA. ⅡB. ⅡC,T4～T6危險區
●外形尺寸（深x高x寬）：114mm X 99.0mm X 22.5mm

 接線圖：

接線端子說明：

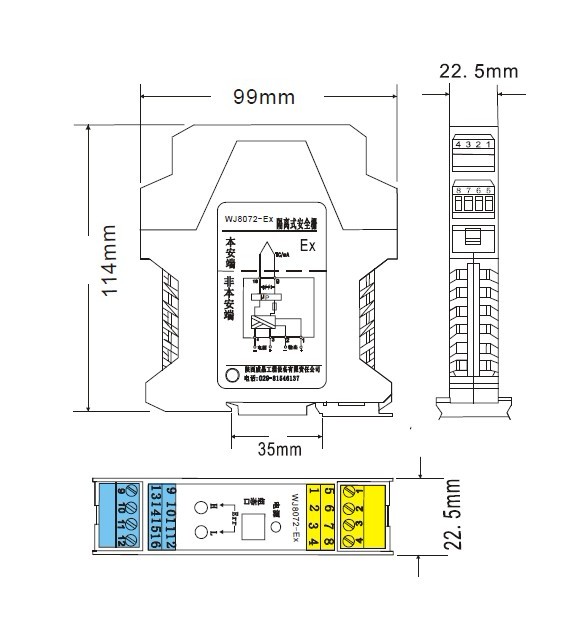

外形尺寸圖：
