DIN11-IPO-Po2-2mV/V-P1-A4,DIN11-IPO-Po2-2mV/V-P1-U4,光電隔離變送器

產品概述：

DIN11 IPO壓力應變橋信號處理系列隔離放大器是一種將差分輸入信號隔離放大、轉換成按比例輸出的直流信號導軌安裝變送模塊。產品廣泛應用在電力、遠程監控、儀器儀表、醫療設備、工業自控等行業。此系列模塊內部嵌入了一個高效微功率的電源，向輸入端和輸出端提供隔離的電源和一個模擬信號輸出的光電耦合隔離放大器，并且提供了一個高負載能力40mA的基準電壓源輸出，該產品大大簡化了用戶的設計。由于內部采用了線性光電隔離技術相比電磁隔離具有更好的搞EMC干擾和空間電磁干擾

產品特點

Ø  工業級溫度范圍: -25 ~ +75 ℃

Ø  電源、信號：輸入/輸出 3000VDC 三隔離

Ø  PWR:5VDC，12VDC，15VDC，24VDC±10%單電源供電 >5V供電的產品時內部有反接保護。

Ø  產品向壓力應變橋電路提供高負載能力的基準電壓5V或10V。

Ø  0-10mV/0-20mV/0-±10mV/0-±20mV 等差分電壓信號輸入

Ø  國際標準信號0-5V/0-10V/4-20mA輸出。

Ø  標準DIN35安裝 體積100*75*23mm

Ø  有較強的抗EMC電磁干擾和抑制高頻信號空間干擾特性

Ø  使用環境：周圍環境中不得有大量灰塵、強烈振動沖擊，以及對元器件有腐蝕的氣體存在

產品應用

Ø  稱重傳感器信號變送，

Ø  克服分散采集、信號傳輸遠距離帶來的回路串?dāng)_、強電干擾問題

Ø  實現模擬信號之間的互相自由連接

Ø  模擬信號地線干擾抑制

Ø  非電量信號變送

Ø  信號遠程無失真?zhèn)鬏?/p>

Ø  克服變頻器帶來的干擾

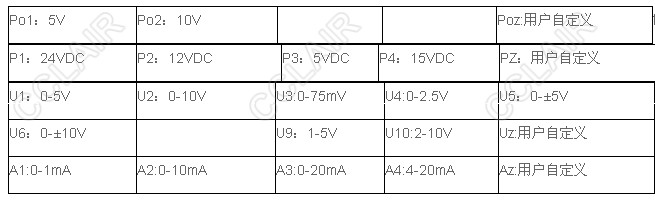

產品選型指南

DIN11  IPO   - Po□ -  2mV/V - P□ - U(A)□

產品系列： 導軌安裝光電隔離系列

基準電壓輸出產品選型舉例:

例1： 輸入：配電10V 2mV/V 輔助電源：24V 輸出： 4-20mA

產品型號： DIN11 IPO-Po2-2mV/V-P1-A4

例2： 輸入：配電5V 2mV/V 輔助電源：5V 輸出：4-20mA

產品型號：DIN11 IPO-Po1-2mV/V-P3-A4

產品技術參數
