詳細說明
IB0505S-2W,IB0505S-1W,IB0512S-1W,IB1205S-1W,IB1212S-1W,IB1215S-1W,IB2405S-1W，IB2409S-1W，電源模塊。
產 品 說 明
IB 系列 IBXXXXS-1W 1KV隔離 1W 穩壓單輸出 SIP7腳封裝
輸入電壓
5, 12, 15, 24 VDC
輸出電壓
3.3, 5, 9, 12, 15 ,18, 24 VDC
電氣特性
以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.
輸入特性
電壓范圍 +/- 5 %
濾波 陶瓷電容
隔離特性
額定電壓 1000 VDC
泄漏電流 1 mA
電阻 109 Ohm
電容 60 pF type.
輸出特性
電壓精度 +/- 2 %, max.
( 20 MHz BW) 紋波及噪音 50 mV p-p, typ.
可持續短路時間 輸出具有過載短路保護功能
線性電壓校準 +/- 1,2 % / 1,0 % of Vin
負載電壓校準 +/- 8 %, load = 20 ~ 100 %
溫度系數 +/- 0,02 % / °C
一般特性
效率 60 % to 85 %
開關頻率 60-125 KHz, type.
環境特性
工作溫度(環境) - 40° C to + 85° C
存儲溫度 - 55 °C to + 125 °C
降低定額值 見溫度特性曲線圖
濕度 ≤ 90 %, 非壓縮
冷卻方式 自然空冷
體積特性

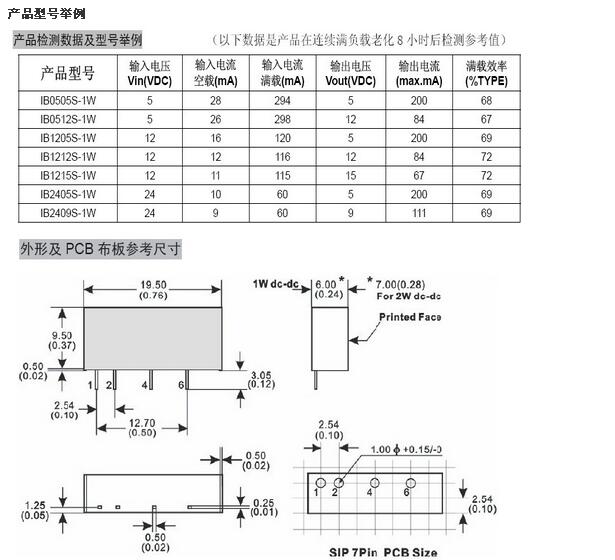

SIP 封裝尺寸 19.50 x 6,00 x 9.50mm
0,76 x 0,24 x 0,37英寸
重量 2 g~3 g
產 品 說 明
IB 系列 IBXXXXS-1W 1KV隔離 1W 穩壓單輸出 SIP7腳封裝
輸入電壓
5, 12, 15, 24 VDC
輸出電壓
3.3, 5, 9, 12, 15 ,18, 24 VDC
電氣特性
以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.
輸入特性
電壓范圍 +/- 5 %
濾波 陶瓷電容
隔離特性
額定電壓 1000 VDC
泄漏電流 1 mA
電阻 109 Ohm
電容 60 pF type.
輸出特性
電壓精度 +/- 2 %, max.
( 20 MHz BW) 紋波及噪音 50 mV p-p, typ.
可持續短路時間 輸出具有過載短路保護功能
線性電壓校準 +/- 1,2 % / 1,0 % of Vin
負載電壓校準 +/- 8 %, load = 20 ~ 100 %
溫度系數 +/- 0,02 % / °C
一般特性
效率 60 % to 85 %
開關頻率 60-125 KHz, type.
環境特性
工作溫度(環境) - 40° C to + 85° C
存儲溫度 - 55 °C to + 125 °C
降低定額值 見溫度特性曲線圖
濕度 ≤ 90 %, 非壓縮
冷卻方式 自然空冷
體積特性
SIP 封裝尺寸 19.50 x 6,00 x 9.50mm
0,76 x 0,24 x 0,37英寸
重量 2 g~3 g
外殼材料 非傳導阻燃黑塑料
