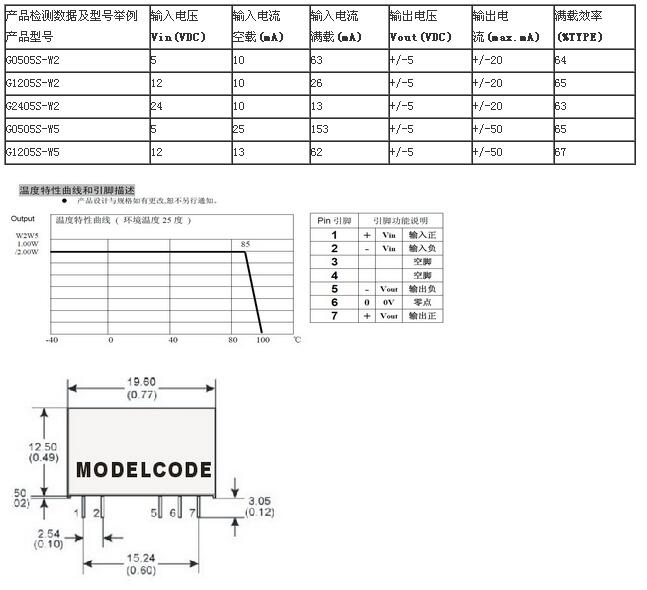

G0505S-W2,G1205S-W2,G2405S-W2，G0505S-W5，G1205S-W5，6KV雙輸出模塊
6KVDC隔離非穩壓正負雙輸出模塊 PCB焊接式
產 品 說 明
G系列 GxxxxS-xW 6KVDC隔離 0.1W ～2W 穩壓正負雙輸出 SIP7腳封裝
輸入電壓
3.3, 5, 9, 12, 15 ,18V, 24 VDC
輸出電壓
(+/-)3.3, 5, 9, 12, 15 ,18V, 24 VDC
電氣特性
以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.
輸入特性
電壓范圍 +/- 10 % 濾波 陶瓷電容 隔離特性 額定電壓 6000VDC
泄漏電流 1 mA 電阻 109 Ohm 電容 60 pH type.
輸出特性
電壓精度 +/- 5 %, max.
( 20 MHz BW) 紋波及噪音 150mV p-p, max.
可持續短路時間 即時(<1s)
線性電壓校準 +/- 1.2 % / 1.0 % of Vin
負載電壓校準 +/- 8 %, load = 20 ~ 100 %
溫度系數 +/- 0,02 % / °C
一般特性
效率 60 % to 85 %
開關頻率 100 KHz, type.
環境特性
工作溫度(環境) - 40° C to + 85° C
存儲溫度 - 55 °C to + 125 °C
降低定額值 見溫度特性曲線圖
濕度 ≤ 90 %, 非壓縮
冷卻方式 自然空冷
體積特性
SIP 封裝尺寸 19.50 x 9.80 x 12.50 mm
0.77 x 0.39 x 0.49英寸
重量 3~5g
6KVDC隔離非穩壓正負雙輸出模塊 PCB焊接式
產 品 說 明
G系列 GxxxxS-xW 6KVDC隔離 0.1W ～2W 穩壓正負雙輸出 SIP7腳封裝
輸入電壓
3.3, 5, 9, 12, 15 ,18V, 24 VDC
輸出電壓
(+/-)3.3, 5, 9, 12, 15 ,18V, 24 VDC
電氣特性
以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.
輸入特性
電壓范圍 +/- 10 % 濾波 陶瓷電容 隔離特性 額定電壓 6000VDC
泄漏電流 1 mA 電阻 109 Ohm 電容 60 pH type.
輸出特性
電壓精度 +/- 5 %, max.
( 20 MHz BW) 紋波及噪音 150mV p-p, max.
可持續短路時間 即時(<1s)
線性電壓校準 +/- 1.2 % / 1.0 % of Vin
負載電壓校準 +/- 8 %, load = 20 ~ 100 %
溫度系數 +/- 0,02 % / °C
一般特性
效率 60 % to 85 %
開關頻率 100 KHz, type.
環境特性
工作溫度(環境) - 40° C to + 85° C
存儲溫度 - 55 °C to + 125 °C
降低定額值 見溫度特性曲線圖
濕度 ≤ 90 %, 非壓縮
冷卻方式 自然空冷
體積特性
SIP 封裝尺寸 19.50 x 9.80 x 12.50 mm
0.77 x 0.39 x 0.49英寸
重量 3~5g
外殼材料 非傳導阻燃黑塑料
