WS5000,單相有功：WS5010 單相無功：WS5110 單相視在功率：WS5210 三相有功：WS5033 三相無功：WS5133電量功率變送器
主要型號為：
單相有功：WS5010 單相無功：WS5110 單相視在功率：WS5210
三相有功：WS5033 三相無功：WS5133 三相視在功率：WS5233
WS5010-11,WS5010-15,WS5010-16, WS5010-21,WS5010-25,WS5010-26, WS5010-31,WS5010-35,WS5010-36, WS5010-61,WS5010-65,WS5010-36,
|
特 性：
測量輸入：額定輸入電流1或5A；額定輸入電壓100~500V
測量輸出：直流電壓或直流電流
工作電源：AC/DC通用
主要技術參數：
輸入端
額定頻率：50~60Hz
額定輸入電壓：100~500V
額定輸入電流：1~5A
校驗系數：對于有功功率0.75~1.3；對于無功功率0.5~1.0
自耗：每個電流通道＜0.1VA；每個電壓通道UN×2mA
過載能力：電壓、電流1.2倍
輸出端
輸出電壓：0~5V、1~5V、0~10V、2~10V
輸出電流：0~20mA、4~20mA、0~10mA
負載能力：電壓≥10KΩ、電流0~500Ω
過載能力：電壓＜15V、電流＜23mA
電源端
工作電源：24VDC、220VAC
工作電流：約1.0W/4.5VA
轉換能力
響應時間：＜300ms
精度：0.2級或0.5級
安全性
絕緣強度：1500V/分鐘
絕緣電阻：＞100MΩ
測試電壓：50Hz 1分鐘
2500V輸入對所有回路及外殼
2500V輸入回路之間
2500V電源對輸出及外殼
2500V輸出對外殼
溫度系數：＜150ppm/℃
工作溫度：-10~55℃
存儲溫度：-40~70℃
外殼材料：聚碳酸酯/ABS外殼材料
安 裝：DIN T導軌安裝
|
|
|
選型指南：
型號規格：?jiǎn)蜗嘤泄?/td>
|
WS5010
|
|
|
|
|
|
|
單相無功
|
WS5110
|
|
|
|
|
|
|
三相有功
|
WS5033
|
|
|
|
|
|
|
三項無功
|
WS5133
|
|
|
|
|
|
|
輸入電壓：100V
|
|
1
|
|
|
|
|
|
220V
|
|
2
|
|
|
|
|
|
380V
|
|
3
|
|
|
|
|
|
用戶指定規格
|
|
6
|
|
|
|
|
|
輸入電流：1A
|
|
|
1
|
|
|
|
|
5A
|
|
|
5
|
|
|
|
|
用戶指定規格
|
|
|
6
|
|
|
|
|
模擬輸出：4~20mA
|
|
|
|
A
|
|
|
|
0~20mA
|
|
|
|
B
|
|
|
|
0~5V
|
|
|
|
C
|
|
|
|
0~10V
|
|
|
|
D
|
|
|
|
用戶指定規格
|
|
|
|
6
|
|
|
|
工作電源：24VDC
|
|
|
|
|
H
|
|
|
110~220V
|
|
|
|
|
L
|
|
|
轉換精度：0.2級
|
|
|
|
|
|
2
|
|
0.5級
|
|
|
|
|
|
5
|
例如：WS5033-15A-L：測量方式為三相有功；輸入電壓為100V；輸入電流為5A；模擬輸出4~20mA；工作電源110~220V；轉換精度為默認0.5級。

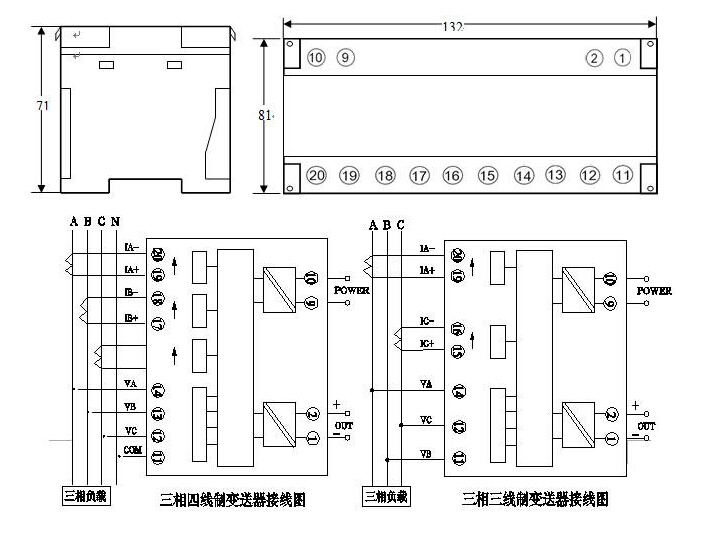

外型尺寸：長132寬81高71（mm）
|
點擊圖片查看原圖
