MSC307 信號轉換隔離器
功能
接收各種直流電壓或電流信號，經過隔離轉換后，變?yōu)?/span>
用戶所需的各種電壓或電流信號，輸出到DCS或PLC。
可選1入1出、1入2出（即信號分配）、2入2出。
型號規格及代碼
|
MSC307- |
輸入1代碼 |
輸入2代碼 |
輸出1代碼 |
輸出2代碼 |
信號類型 |
|
輸入1 |
2 |
|
|
|
0~5VDC |
|
3 |
|
|
|
1~5VDC |
|
|
4 |
|
|
|
0~10VDC |
|
|
B |
|
|
|
0~20mADC |
|
|
C |
|
|
|
4~20mADC |
|
|
G |
|
|
|
其他類型 |
|
|
輸入2 |
0 |
|
|
無輸入2 |
|
|
2 |
|
|
0~5VDC |
||
|
3 |
|
|
1~5VDC |
||
|
4 |
|
|
0~10VDC |
||
|
B |
|
|
0~20mADC |
||
|
C |
|
|
4~20mADC |
||
|
G |
|
|
其他類型 |
||
|
輸出1 |
2 |
|
0~5VDC |
||
|
3 |
|
1~5VDC |
|||
|
4 |
|
0~10VDC |
|||
|
B |
|
0~20mADC |
|||
|
C |
|
4~20mADC |
|||
|
G |
|
其他類型 |
|||
|
輸出2 |
0 |
無輸出2 |
|||
|
2 |
0~5VDC |
||||
|
3 |
1~5VDC |
||||
|
4 |
0~10VDC |
||||
|
B |
0~20mADC |
||||
|
C |
4~20mADC |
||||
|
G |
其他類型 |
||||
工作條件
工作溫度：0~50℃ 存儲溫度：-40~85℃
相對濕度：10~90%RH 大氣壓力：86~106kPa
MSC307 信號轉換隔離器
技術指標
輸入阻抗：電流輸入，≤100Ω
電壓輸入，≥500kΩ
輸出負載：電流輸出，≤350Ω
電壓輸出，≥5kΩ
轉換精度：±0.2%F.S
溫度漂移：±0.015% F.S/℃
絕緣強度：輸入/輸出/電源，≥1500VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
工作電源：24VDC±10%，功耗≤2.5W
安裝方法 外形尺寸圖
35mm導軌卡裝；主機與底座可以插拔分離 120mm*95mm*23mm

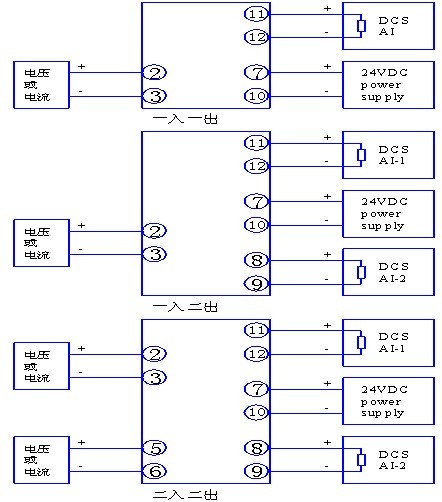

應用接線圖
MSC307-2020,MSC307-3232,MSC307-4343,
MSC307-B4B4,MSC307-CCCC,MSC307-3CGG,
MSC307-C0CC,MSC307-CCCC,MSC307-C0C0,
MSC307-C040,MSC307-4040,MSC307-40C0,
MSC307-C0C4,MSC307-40B0,MSC307-40CC,
|
|
|
|
|
|
|
|
