詳細說明
MZ6700-AA,普通型無源隔離器（一入一出）

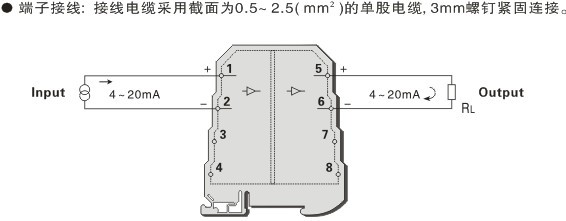

端子接線圖
MZ6700 普通型無源隔離器 一入一出特性
單通道，一入一出。
4～20mA 輸入, 4～20mA 輸出。
無需額外的輔助電源。
輸入－輸出之間隔離。
小體積, 超薄, 殼體厚度僅為6.2 mm。
端子化設計, 全蔽結構, 無需防塵。
螺絲擰緊連接, 接線簡單。
概述
是一種4~20mA電流信號輸入， 4~20mA電流信號輸出的無源隔離器。使用時無需外接供電電源，其工作所需的能量來源于表示信號的電流。無源隔離器在實際應用中能有效解決信號互連可能出現的問題,同時能有效抑制信號傳輸過程中可能的干擾。
無源隔離器的輸入回路-輸出回路之間隔離。
該無源隔離器體積小, 超薄, 機殼厚度僅為6.2mm。屏蔽的端子化結構設計,結構緊湊, 無需防塵,無需散熱。
標準的 35mmDIN 導軌卡式安裝。
技術參數
輸 入
電流信號輸入：4～20mA
等效輸入阻抗： 100Ω＋負載電阻（輸入為20mA）
電壓降：≤ 2V （20mA）
過載電流：≤25mA
輸 出
輸出電流：4～20mA
輸出允許負載電阻：計算圖示
負載電阻：計算式 RL ≤ （Ui-Ud）÷0.02 （最大負載能力 350Ω）
輸出紋波： < 10mVpp
綜合通用參數
標準精度：±0.1% （負載為100Ω）
負載變化影響 : ±0.1%/100Ω
（注：負載越小, 精度就越高, 負載每增加100Ω, 精度就下降 0.1%）
溫度漂移：±0.015% / ℃
響應時間：< 1ms
測試電壓（輸入/輸出）：1.5KV,1min ,50Hz
工作環境溫度：-20～＋60℃
儲存環境溫度：-40～＋80℃
環境濕度范圍： 5~95%（無冷疑）
電磁兼容：符合 89 / 336 / EEC , IEC/EN 61000
機殼材質：PC（聚碳酸脂）材料
防護等級：IP 20
外形尺寸：6.2×84×100（mm）
重量： 約 50 克
選型、訂貨代碼
單通道，一入一出。
4～20mA 輸入, 4～20mA 輸出。
無需額外的輔助電源。
輸入－輸出之間隔離。
小體積, 超薄, 殼體厚度僅為6.2 mm。
端子化設計, 全蔽結構, 無需防塵。
螺絲擰緊連接, 接線簡單。
概述
是一種4~20mA電流信號輸入， 4~20mA電流信號輸出的無源隔離器。使用時無需外接供電電源，其工作所需的能量來源于表示信號的電流。無源隔離器在實際應用中能有效解決信號互連可能出現的問題,同時能有效抑制信號傳輸過程中可能的干擾。
無源隔離器的輸入回路-輸出回路之間隔離。
該無源隔離器體積小, 超薄, 機殼厚度僅為6.2mm。屏蔽的端子化結構設計,結構緊湊, 無需防塵,無需散熱。
標準的 35mmDIN 導軌卡式安裝。
技術參數
輸 入
電流信號輸入：4～20mA
等效輸入阻抗： 100Ω＋負載電阻（輸入為20mA）
電壓降：≤ 2V （20mA）
過載電流：≤25mA
輸 出
輸出電流：4～20mA
輸出允許負載電阻：計算圖示
負載電阻：計算式 RL ≤ （Ui-Ud）÷0.02 （最大負載能力 350Ω）
輸出紋波： < 10mVpp
綜合通用參數
標準精度：±0.1% （負載為100Ω）
負載變化影響 : ±0.1%/100Ω
（注：負載越小, 精度就越高, 負載每增加100Ω, 精度就下降 0.1%）
溫度漂移：±0.015% / ℃
響應時間：< 1ms
測試電壓（輸入/輸出）：1.5KV,1min ,50Hz
工作環境溫度：-20～＋60℃
儲存環境溫度：-40～＋80℃
環境濕度范圍： 5~95%（無冷疑）
電磁兼容：符合 89 / 336 / EEC , IEC/EN 61000
機殼材質：PC（聚碳酸脂）材料
防護等級：IP 20
外形尺寸：6.2×84×100（mm）
重量： 約 50 克
選型、訂貨代碼
端子接線圖
