TM6054  直流信號隔離器 二入二出特性
將處于現場的各種設備的直流信號源, 經過隔離、干擾抑制等處理后。向控制系統或其它儀表輸出直流電流或電壓信號。
該直流信號隔離器采用獨立的直流電源供電，供電電源 - 輸入- 輸出之間隔離。
概述
直流信號輸入, 隔離輸出 4~20mA、1~5V或其它所需的直流信號。
獨立的直流電源供電方式。
技術參數
供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：< 50mA
輸入
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：< 25mA
輸出
輸出電流：4～20mA；0～20mA；0～10mA； 其它指定電流
輸出電壓：1～5V；0～5V；0～10V；其它指定電壓
電流輸出負載：4（0）~20mA輸出時,  ≤350Ω（出廠默認）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選
電壓輸出負載：1（0）~5V輸出時,  ≥10KΩ
輸出紋波： < 10mVp-p
綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間  ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度： -20～＋60℃

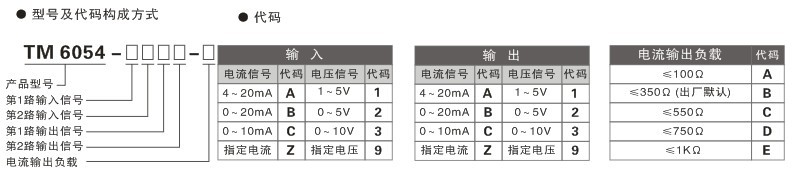

選型、訂貨代碼

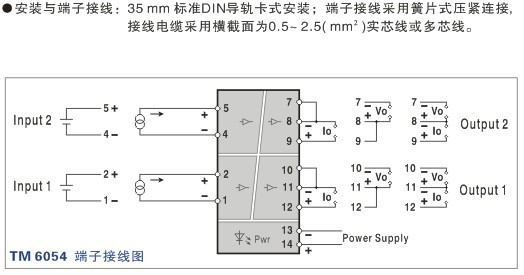

端子接線圖
