TM6710,TM6710-AA,直流電流輸入二線制隔離器（二線制回路供電 一入一出）

TM6000系列TM6710  直流電流輸入二線制隔離器 一入一出特性
 •將直流電流信號4～20mA隔離傳送至控制系統或其它儀表。
•該隔離器采用二線制供電方式，輸入－輸出之間隔離。
 概述•直流電流4~20mA的隔離傳送。
•二線制儀表。
•二線制供電電壓 12~28V DC。
TM6710  直流電流輸入二線制隔離器技術參數•輸入
輸入信號：4～20mA
•輸出
輸出電流（Io ）：4～20mA
輸出回路供電電源（Ue）：12 ~ 28VDC
最小工作電壓（Ui）：12VDC
輸出負載能力：見下列計算圖示：

輸出負載電阻（RL）：計算式 RL≤（Ue-Ui）÷ 0.02
輸出紋波： < 10mVp-p
TM6710  直流電流輸入二線制隔離器綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間：< 10ms
穩定時間：≤3s
隔離能力：輸入-輸出之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出之間  ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
外形尺寸：16×104×110（mm）

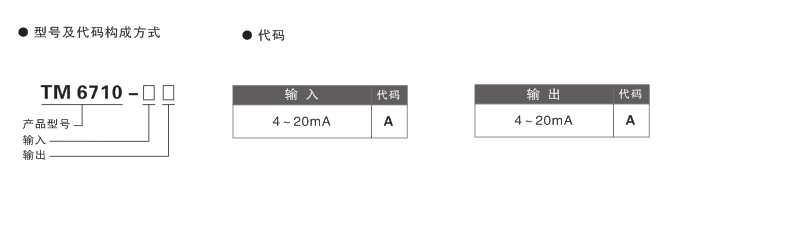

TM6710  直流電流輸入二線制隔離器選型、訂貨代碼

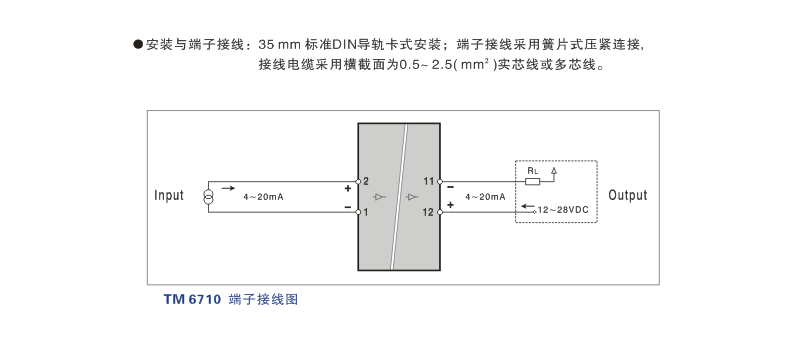

TM6710  直流電流輸入二線制隔離器端子接線圖
