TM6774,TM6774-13,開關量輸出二線制隔離器（干接點開關 二入二出）

TM6000系列TM6774開關量輸出二線制隔離器二入二出特性
•接受來自控制室儀表的開關量信號，通過開關觸點輸入來控制設備。適合驅動電磁閥、報警器、發光二極管（LED）等一些小功率設備，或者是其它沒有能量?jī)?chǔ)存的簡單設備。
•允許控制開關直接連接在直流回路供電的任一側。輸入－輸出之間隔離。
概述

•開關輸入，隔離的邏輯電壓輸出，適合用于驅動電磁閥、報警器等現場設備。
•在安全區允許控制開關直接連接在直流回路供電的任一側?；芈饭╇婋妷?0~30VDC。
TM6774開關量輸出二線制隔離器技術參數•輸入
輸入類型：觸點開關
輸入電流≤3mA/24V
開關延時≤2s
輸入特性:
輸入開關閉合,向現場設備供電。
輸入開關斷開,不向現場設備供電。
TM6774開關量輸出二線制隔離器輸出
輸出信號：邏輯電壓信號
輸出特性曲線（如圖所示）：

最小輸出電壓：45mA時，20V
最大輸出電壓：26V
最大輸出電流：45mA
TM6774開關量輸出二線制隔離器綜合通用參數
隔離能力：輸入-輸出之間2.5KV,1min,50Hz
絕緣電阻：輸入-輸出之間≥100MΩ/500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×104×110（mm）
工作環境溫度：-20～＋60℃

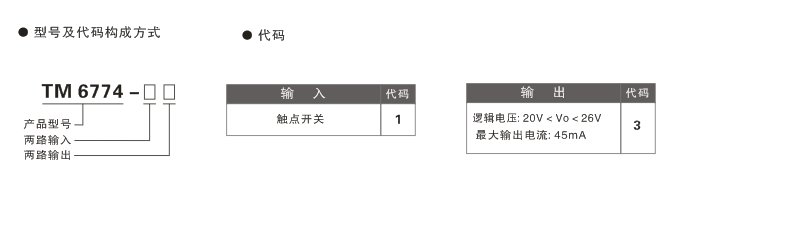

TM6774開關量輸出二線制隔離器選型、訂貨代碼

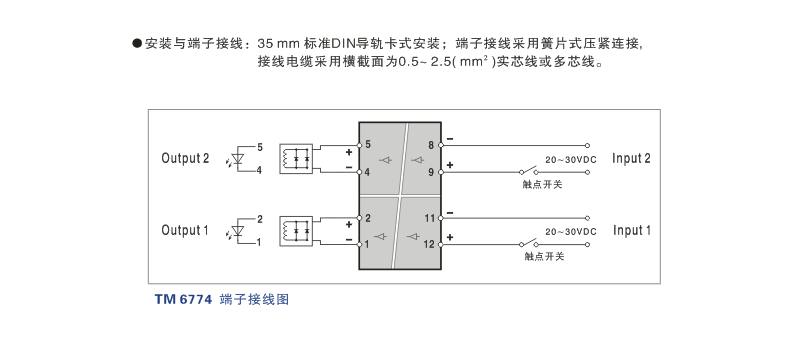

TM6774開關量輸出二線制隔離器端子接線圖
