TM6930,TM6930-13,TM6930-23,TM6930-33,開關量輸出隔離器（二入二出）

•將電源通過開關、晶體管或邏輯電平信號輸入來控制現場設備，適合用于驅動電磁閥、報警器等現場設備以及其它沒有能量儲存的簡單設備。
•該開關量隔離器采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
概述
•開關、晶體管或邏輯電平信號輸入,隔離的邏輯電壓輸出。
•適合用于驅動電磁閥、報警器等設備。
•獨立的直流電源供電方式。
TM6930開關量輸出隔離器技術參數•供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電,45mA輸出）：<110mA
TM6930開關量輸出隔離器輸入
輸入類型A.選擇干接點開關：輸入電流≤3mA/24V;開關延時≤2s
B.選擇電平信號：高電平4~24V;低電平≤1V
C.選擇晶體管：電氣容量30VDC,100mA
輸入特性:
輸入開關閉合或晶體管導通,向現場設備供電。
輸入開關斷開或晶體管不導通,不向現場設備供電。
•輸出
輸出信號：邏輯電壓信號
輸出特性曲線
最小輸出電壓：45mA時，20V
最大輸出電壓：26V
最大輸出電流：45mA
•隔離能力：輸入-輸出-電源之間2.5KV,1min,50Hz
絕緣電阻：輸入-輸出-電源之間≥100MΩ/500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度：-20～＋60℃

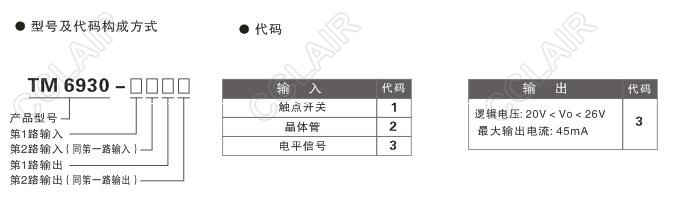

TM6930開關量輸出隔離器選型、訂貨代碼

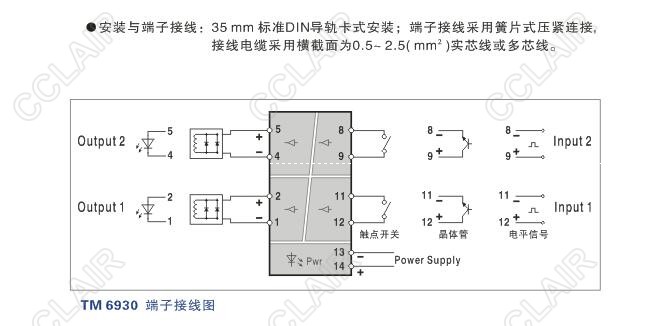

TM6930開關量輸出隔離器端子接線圖
