功能

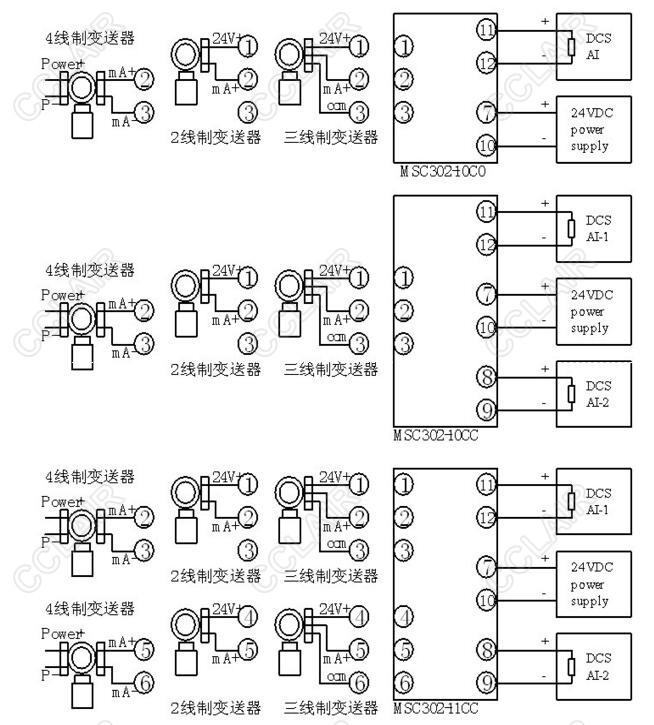

向現場2/3線制變送器提供工作電源，同時采樣變送器
的輸出電流，經過隔離轉換后，輸出到DCS或PLC。
也可用于4線制變送器，隔離變送器輸出的電流信號。
型號規格及代碼
|
型號 |
輸入1 |
輸入2 |
輸出1 |
輸出2 |
|
MSC302-10C0 |
4~20mA |
無 |
4~20mA |
無 |
|
MSC302-1030 |
4~20mA |
無 |
1~5V |
無 |
|
MSC302-10CC |
4~20mA |
無 |
4~20mA |
4~20mA |
|
MSC302-10C3 |
4~20mA |
無 |
4~20mA |
1~5V |
|
MSC302-1033 |
4~20mA |
無 |
1~5V |
1~5V |
|
MSC302-11CC |
4~20mA |
4~20mA |
4~20mA |
4~20mA |
|
MSC302-11C3 |
4~20mA |
4~20mA |
4~20mA |
1~5V |
|
MSC302-1133 |
4~20mA |
4~20mA |
1~5V |
1~5V |
技術指標
工作電源：24VDC±10%
功 耗：≤2.5W
配電電壓：18.5~28.5V
配電保護：最大短路電流，30mA
輸入阻抗：電流采樣等效電阻≤100Ω
輸出負載：電流輸出，≤350Ω
電壓輸出，≥5kΩ
轉換精度：±0.2%F.S
溫度漂移：±0.015% F.S/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
工作條件
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH
大氣壓力：86~106kPa
SC302 配電隔離器
|
|
|
|
|
|
|
|
